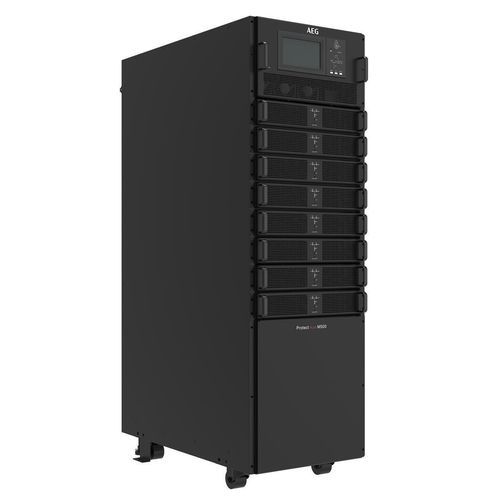

Ondulador UPS de doble conversión Protect PLUS M500

paralelotrifásicomodular

Descripción general
Protect PLUS M500 es un SAI (UPS) modular de 3 fases que combina un diseño compacto, alta eficiencia AC/AC y una arquitectura escalable y flexible. Soporta módulos de potencia de 25 kVA intercambiables en caliente, permitiendo configuraciones desde 25 kVA hasta 600 kVA (hasta 3 bastidores en paralelo). Ofrece factor de potencia de entrada > 0,99 y THDi de entrada < 3 % (incluso con cargas bajas), con eficiencia AC/AC > 95 % en doble conversión y > 98 % en modo ECO. La curva de eficiencia es plana desde el 25 % de carga, favoreciendo el ahorro energético en distintos porcentajes de carga.

Puntos destacados

• Alta eficiencia para reducir costes operativos
• Escalabilidad modular para optimizar CAPEX
• Bajo MTTR con módulos intercambiables en caliente para un servicio rápido
• Huella compacta y cableado simplificado para una instalación más sencilla

Características

• Doble conversión (VFI-SS-111)
• Arquitectura sin transformador para reducir espacio y peso
• Hasta 600 kVA en paralelo sin herramientas adicionales
• Módulos de potencia de 25 kVA intercambiables en caliente para gestión predictiva de la energía
• Eficiencia AC/AC en doble conversión hasta 95,6 %
• Eficiencia en modo ECO hasta 98,5 %
• Modo idle
• Factor de potencia de salida = 1 (hasta la unidad)
• Pantalla táctil a color 7" + LED + teclado
• Función de arranque en frío (cold start)
• Módulo cargador opcional de 30 A compatible en la ranura del módulo de potencia

Datos eléctricos clave
CAPACIDAD: 25-200 kVA
FASES DE ENTRADA: 3 PH + N + G
TENSIÓN DE ENTRADA (L-L): 380 / 400 / 415 V
FASES DE SALIDA: 3 PH + N
TENSIÓN DE SALIDA (L-L): 380 / 400 / 415 V

Accesorios (selección)

• Batería: Baterías de plomo-ácido (12 V cada una) — hasta 40 unidades, número par configurable de 32 a 44; potencia de recarga configurable hasta 20 % de la potencia del sistema
• Comunicación: 7" LCD + LED, pantalla táctil a color + teclado; tarjeta SNMP opcional

Especificaciones técnicas

• Modelo: Protect PLUS M500
• Potencia por módulo: 25 kVA (módulos intercambiables en caliente)
• Capacidad máxima (por bastidor): 200 kVA
• Tamaño mínimo de módulo: 25 kVA
• Número máximo de módulos conectados: 8
• Funcionamiento en paralelo: hasta 3 bastidores (hasta 600 kVA)
• Dimensiones (An x Pr x Al) bastidor principal (mm): 482 x 916 x 1550
• Dimensiones (An x Pr x Al) módulo (mm): 436 x 677 x 85
• Peso bastidor (kg): 160
• Peso módulo (kg): 18
• Color: RAL 7021
• Configuración de fase: 3Ph: 380 / 400 / 415
• Pantalla: 7" LCD + LED, pantalla táctil a color + teclado
• Frecuencia: 50 / 60 Hz (rango variable 40 a 70 Hz)
• Factor de potencia de entrada: > 0,99
• THDi de entrada: < 3 % (con carga lineal completa)
• Eficiencia AC/AC en doble conversión: > 95 % (a carga nominal)
• Eficiencia AC/AC en modo ECO: > 98 % (a carga nominal)
• Factor de potencia de salida: = 1 (hasta la unidad)
