Comprobador de aislamiento 5060

de capacidadde tensióndieléctrico

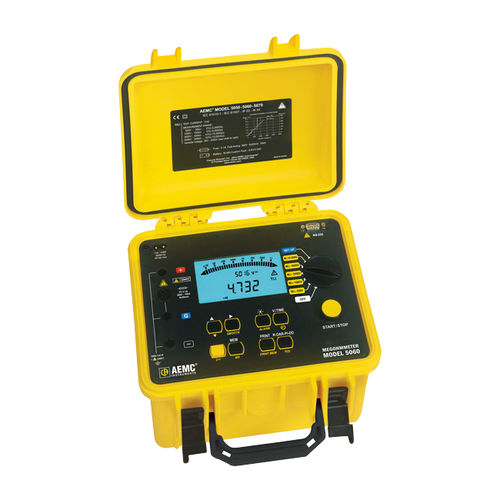

El Megóhmetro Digital/Analógico Modelo 5060 es el último diseño en comprobadores de aislamiento de 5000V. Entre sus características se incluyen el cálculo y la presentación automáticos de la relación de absorción dieléctrica (DAR), el índice de polarización (PI) y la descarga dieléctrica (DD). El True Megohmmeter® Modelo 5060 muestra la tensión de prueba, la resistencia de aislamiento y la corriente de fuga durante la prueba. La capacitancia de la muestra y la tensión de descarga presente en los cables de prueba se muestran al finalizar la prueba. Este medidor está diseñado con el más alto nivel de características de seguridad incorporadas. El modelo 5060 puede funcionar con una batería interna recargable o con corriente alterna. Un puerto RS-232 permite configurar la unidad y ejecutar una prueba desde el PC. Los informes de las pruebas pueden generarse directamente desde los instrumentos a una impresora o a través del PC mediante el software de análisis DataView®. Especificaciones Medición de tensión CA/CC Rango - 1 a 4000V Precisión - 1 a 99,9V: ±(1% R + 5ct) 100 a 4000V: ±(1% R + 3ct) Resolución - 1 a 99,9V: 0,1V 100 a 999V: 1V 1000 a 4000V: 2V Gama de frecuencias - 1 a 2500V: CC o 15 a 500Hz 2501 a 4000V: CC Impedancia de entrada - 750kΩ o 3MΩ (en función del rango) Medición de aislamiento Rango de tensión de prueba / resistencia - 500V: 30kΩ a 2TΩ 1000V: 100kΩ a 4TΩ 2500V: 100kΩ a 10TΩ 5000V: 300kΩ a 10TΩ Precisión de medición - 30kΩ a 39,99GΩ: ±(5% R + 3ct) 40.0GΩ 10TΩ: ±(15% R + 10ct) Tensión variable - 40 a 5.100V Descarga automática - Tiempo de descarga 3, 10, 20% (seleccionable por el usuario) de la tensión de prueba Características Generales Alarma programable - Sí DAR - PI - DD - R(t) - Sí Modo rampa - No Modo Paso - No
