Comprobador de red CA7028

de impedanciade tensiónde cableado

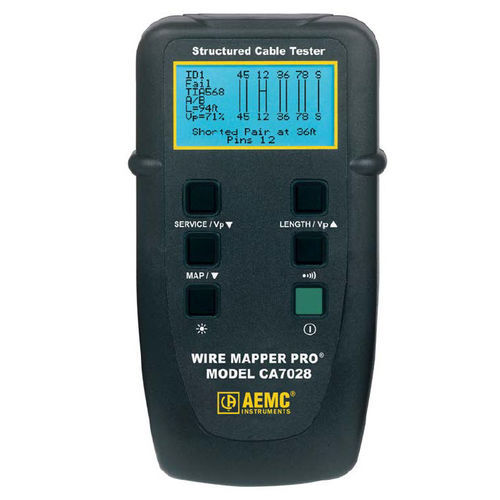

Wire Mapper Pro Modelo CA7028 El Wire Mapper Pro modelo CA7028 es un comprobador portátil de cableado estructurado diseñado para su uso en cableado UTP, STP, FTP y SSTP equipado con conectores RJ-45 y cableado según las especificaciones TIA568A/B ISO11801 y EN 50137, USOC o RDSI. Detecta pares en circuito abierto, cortocircuitos, hilos cruzados, pares cruzados, pares invertidos, pares divididos y fallos de apantallamiento. El modelo CA7028 también tiene capacidad para identificar líneas telefónicas y de datos. Si la unidad principal está conectada a una toma RJ-45 operativa, emitirá un tono de aviso continuo y mostrará si hay tensión telefónica en cualquiera de las clavijas. Si se pulsa la tecla de detección de servicio, comprobará y mostrará el servicio telefónico, 10BaseT, 100Mbit+ y token ring activo. Especificaciones Alcance - 150 m (500 pies) Precisión - ±5% de la lectura Tipo de cable - UTP, STP, FTP, SSTP Indicación de fallos - Par en cortocircuito Cable de circuito abierto Cortocircuito entre pares Pares divididos/cruzados Inversión de pares Continuidad del apantallamiento Localización del fallo: extremo cercano, extremo remoto o distancia si se encuentra a medio camino Visualización de fallos: información sobre fallos y ajustes mostrada de forma textual y gráfica Impedancia de salida - Compensación automática Resolución de la pantalla de la unidad principal - LCD gráfica de 128x64 píxeles Luz de fondo - Azul electroluminiscente Generador de tonos - Oscilación de 810 a 1110 Hz Aviso de tensión - Aviso acústico y visual de TNV (tensión de red de telecomunicaciones) Fuente de alimentación - 4 pilas alcalinas AA de 1,5 V (incluidas) Apagado automático - Después de tres minutos Dimensiones Unidad principal Mando a distancia (incluido) - 6,5 x 3,5 x 1,5" (165 x 90 x 37mm) 2.5 x 2.0 x 1.0" (65 x 52 x 25mm) Peso Unidad principal Mando a distancia (incluido) - 12 oz (350g) 1.5 oz (40g) Temperatura de funcionamiento - 0° a 44°C (32° a 112°F)
