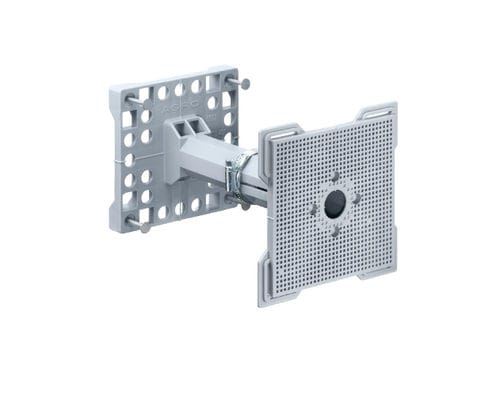

Soporte ajustable 9957

telescópico

Para el soporte de todas las cajas (99xx.xx sin detalle de conexión del elemento de soporte) en encofrados de madera montados Fijación de la placa base mediante los cuatro clavos adjuntos Fijación de la caja soportada mediante atornillado a la placa de soporte Sin pieza de prolongación, ajustable para espesores de pared de 135 a 205 mm + profundidad de la caja apoyada. Con pieza de prolongación adjunta, ajustable de 195 a 265 mm + profundidad de la caja soportada. Soporte telescópico AGRO 9957 Bloqueo en el grado de extensión deseado mediante la abrazadera suministrada Atención: La abrazadera debe estar bien apretada La medida ajustada (incluida la profundidad de la caja) debe ser siempre al menos 2 cm mayor que el grosor de la pared Técnica de soporte para cajas y carcasas de instalación Apoyo mediante soporte telescópico Las cajas de derivación y las carcasas de instalación pueden instalarse a ambos lados de un muro después de haber colocado el encofrado por un lado - fijándolas directamente al encofrado posterior (ya colocado) o apoyándolas fuera del encofrado posterior mediante un soporte telescópico. Si la caja de empalme se fija directamente al encofrado ya colocado o si se espera una carga pesada debido a una gran altura de hormigonado, se recomienda una fijación adicional mediante un soporte telescópico. Espesor de pared hasta 20 cm: Acorte el tubo de 8 lados en la placa base y la placa de soporte a la longitud adecuada. Espesor de pared de 20 a 25 cm: Ajustar el soporte telescópico a la longitud adecuada. Cuando el encofrado está cerrado, la caja de empalme y el soporte telescópico quedan comprimidos entre las placas de encofrado. Los 2 cm adicionales de longitud permitidos garantizan una presión suficiente para un ajuste seguro. Apriete siempre a fondo la abrazadera
