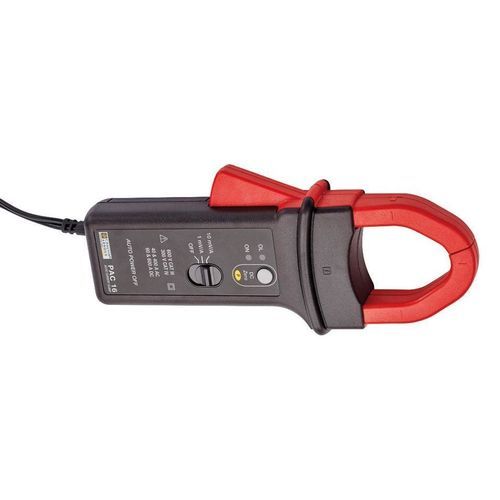

Sensor de corriente con apertura PAC16

con transformadorde pinzaDC

Descripción del producto

• Transformador de tipo split-core para medición de corriente continua.
• Diseñado para mediciones de control sin contacto con equipos portátiles ALMEMO®; adecuado para sistemas de baja potencia.
• Diseños y especificaciones detalladas: ver la hoja de datos del producto.

Tecnología y funcionamiento
Los transformadores de corriente permiten adquirir corrientes elevadas sin contacto y sin interrumpir el circuito. Consisten en dos bobinados separados sobre un núcleo de hierro común que forman un circuito magnético cerrado: B1 = bobina primaria con N1 espiras, B2 = bobina secundaria con N2 espiras. Una corriente I1 en B1 induce una corriente I2 en B2 determinada por la relación de espiras N1/N2. Los transformadores split-core presentan un circuito magnético abierto para permitir la inserción del conductor; en la práctica el bobinado primario B1 se realiza como un único conductor (el cable medido que atraviesa la pinza).

Relación de transformación
La relación de transformación es: I1 x N1 = I2 x N2

Números de pedido para este grupo de productos

• FEA601PAC16L
• FEA601PAC16H

Especificaciones técnicas

• Modelo / tipo: PAC16
• Fabricante: Chauvin Arnoux
• Tipo de producto: transformador de corriente split-core para corrientes continuas
• Aplicación: medición de corriente sin contacto; compatible con equipos portátiles ALMEMO®
• Núcleo: circuito magnético cerrado, diseño split-core para inserción del conductor
• Bobinado primario: implementación de conductor único (cable a través de la pinza)
• Bobinado secundario: bobinado transformador con relación de espiras que determina I2
• Fórmula de conversión: I1 x N1 = I2 x N2
• Números de pedido: FEA601PAC16L, FEA601PAC16H
• Documentación: especificaciones detalladas y variantes disponibles en la hoja de datos del producto
