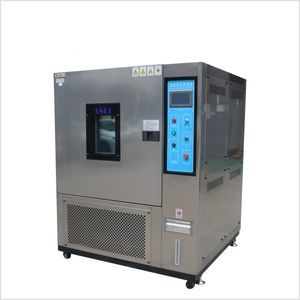

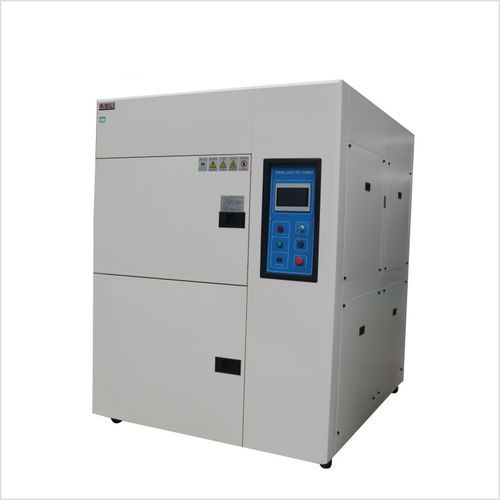

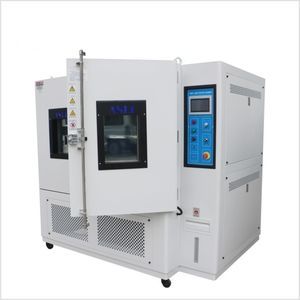

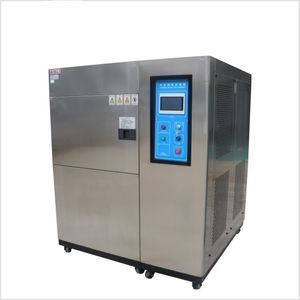

Cámara de pruebas termostática TS series

de temperaturade estabilidad de temperaturaambiental

Resumen
Cámara de ensayo programable de temperatura alta-baja diseñada para evaluar el comportamiento de materiales y componentes en entornos de alta y muy baja temperatura. Pensada para ensayos de resistencia estática, vida útil en almacenamiento y ciclos de temperatura para valorar la dilatación/contracción térmica y posibles daños físicos o cambios químicos.

Producto (serie y modelos)
Serie TS — TS-80 / TS-150 / TS-252. Certificada CE. Garantía 12 meses. Fabricación bajo pedido con soporte remoto de por vida. Fabricante desde 1988.

Especificaciones comparativas (Serie TS)
Parámetro | TS-80 | TS-150 | TS-252
Dimensión interna An×Al×Pr (mm) | 500 × 400 × 400 | 600 × 500 × 500 | 700 × 600 × 600
Dimensión externa An×Al×Pr (mm) | 1550 × 1950 × 1550 | 1600 × 2000 × 1700 | 1700 × 2100 × 1750
Rango de temperatura (zona de ensayo) | Tipo A: −40 °C ~ +150 °C (200 °C opc.) | Tipo B: −55 °C ~ +150 °C (200 °C opc.) | Tipo C: −65 °C ~ +150 °C (200 °C opc.)
Rango de alta temperatura | +60 °C ~ +150 °C (200 °C opc.)
Capacidad baja temperatura | Hasta −10 °C ~ −40 °C (A) / −55 °C (B) / −65 °C (C)
Tasa de rampa (gradual) | ≈ 1–3 °C/min (diseñada para resistencia estática, no para choque rápido)
Precisión / uniformidad | ±0,5 °C / ±2 °C
Materiales int./ext. | Interior: SUS 304 acero inoxidable; Exterior: acero inoxidable o acero laminado en frío con recubrimiento de pintura
Sistema de enfriamiento | Compresores doble etapa semihermético o hermético (refrigeración por agua o aire)
Alimentación / peso aprox. | CA 220 V monofásico o CA 380 V trifásico; TS-80 ~450 kg; TS-150 ~650 kg; TS-252 ~850 kg

Configuraciones

• Cámara única (muestra estática): la muestra permanece fija durante toda la prueba; sin transferencia de cesta; adecuada para DUT delicados, cableados o pesados.
• Grados de temperatura: Tipo A (−40 °C), Tipo B (−55 °C), Tipo C (−65 °C); opción +200 °C disponible en todos los grados.

Características principales

• Sistema solo temperatura (sin control de humedad) para una operación y mantenimiento más sencillo.
• Tres grados de baja temperatura para cumplir normativas y requisitos del producto.
• Control estable PID + SSR con microcomputador que ofrece ±0,5 °C de precisión y ±2 °C de uniformidad.
• Tasa de rampa gradual (~1–3 °C/min) optimizada para pruebas de resistencia y envejecimiento.
• Ciclado de larga duración hasta 999 horas por paso y hasta 9.999 ciclos.
• Opciones de compresor doble etapa (refrigerado por agua o aire) para un descenso rápido de temperatura.
• Función retorno a ambiente para extracción segura de muestras.
• Interfaces RS-232 / RS-485 estándar para registro de datos y automatización.
• Dimensiones internas personalizables según DUT y distribución del laboratorio.

Normas

• GB/T 2423.1 — Prueba de baja temperatura
• GB/T 2423.2 — Prueba de alta temperatura
• GB/T 2423.22 — Cambio de temperatura
• GJB 150.5, GJB 360.7, GJB 367.2-405 — Pruebas de choque/variación térmica
• IEC 61215, IEC 61646 — Calificación de módulos fotovoltaicos

Protección y seguridad

• Disyuntor sin fusible y protecciones eléctricas
• Interruptores de alta/baja presión del compresor
• Sistema de aviso de fallos y alarma electrónica
• Protección contra sobrecalentamiento, falta de agua y sobrecarga del motor

Aplicaciones

• Electrónica y PCB
• Componentes automotrices
• Aeroespacial y defensa
• Materiales y recubrimientos
• Módulos solares / fotovoltaicos
• LED e iluminación
• Almacenamiento de energía y baterías
• Embalaje y transporte
• Laboratorios universitarios y de investigación
• Casas de ensayo de terceros, distribuidores y OEM
• Ensayos de dispositivos médicos

Datos y visualización
Perfiles de temperatura reales, registros set point vs. real y capturas de la pantalla de control están disponibles en la documentación del producto para validación e informes.

Preguntas frecuentes (resumen)

• Diferencia frente a cámara de choque térmico: la cámara alta-baja varía la temperatura de forma gradual para ensayos de resistencia; la cámara de choque térmico intercambia rápidamente entre zonas frías y calientes para inducir tensiones mecánicas.
• ¿Qué grado elegir (A/B/C)? Seleccione según la capacidad requerida de baja temperatura: A −40 °C, B −55 °C, C −65 °C; opción +200 °C si procede.
• Velocidad de rampa: aprox. 1–3 °C/min, adecuada para perfiles de resistencia estática.
• Plazo de entrega: fabricación bajo pedido, típicamente 30–40 días laborables según configuración.
• Garantía: 12 meses con soporte técnico remoto de por vida.

Especificaciones técnicas

• Modelos: TS-80, TS-150, TS-252 (Serie TS)
• Dimensiones internas (mm): 500×400×400 / 600×500×500 / 700×600×600
• Rango de temperatura (A/B/C): A −40 °C ~ +150 °C (200 °C opc.); B −55 °C ~ +150 °C (200 °C opc.); C −65 °C ~ +150 °C (200 °C opc.)
• Tasa de rampa: aprox. 1–3 °C/min (pruebas estáticas)
• Control: PID + SSR + microcomputador; precisión ±0,5 °C; uniformidad ±2 °C
• Construcción: interior SUS 304; exterior acero inoxidable o laminado pintado
• Aislamiento: espuma de alta densidad resistente a altas temperaturas
• Sistema de enfriamiento: compresor de doble etapa (agua o aire)
• Seguridad: disyuntor, protecciones de presión, alarmas, protecciones de sobrecalentamiento y falta de agua
• Alimentación: CA 220 V monofásica o CA 380 V trifásica, 50/60 Hz
• Peso aprox.: TS-80 450 kg; TS-150 650 kg; TS-252 850 kg
