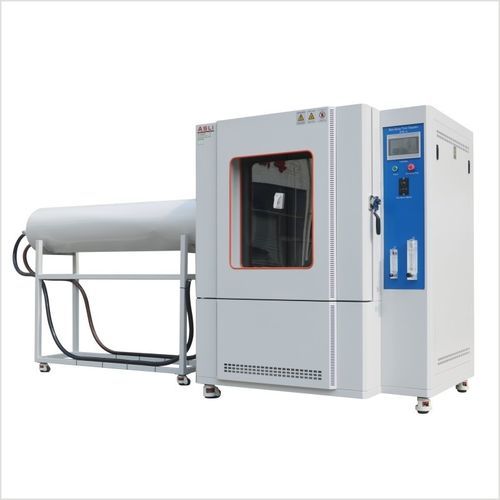

Cámara de pruebas termostática RT-1000 series

climáticade temperaturade presión

Resumen
La cámara de ensayo ambiental de simulación de pulverización de lluvia permite comprobar si las carcasas y sellos mantienen el rendimiento funcional y el estado técnico de equipos y componentes tras o durante la exposición a la lluvia. Reproduce lluvia artificial en condiciones controladas sin viento fuerte ni grandes diferencias de temperatura entre la lluvia y la muestra, y facilita la evaluación según normas IP internacionales.

Aplicación
Se utiliza para evaluar la impermeabilidad de carcasas y componentes en electrónica, automoción, telecomunicaciones y sectores afines, simulando lluvias y clasificando el rendimiento impermeable.

Pruebas IP y funciones

• IPX1 / IPX2: pruebas de goteo/caída controladas con diseño de absorción en presión negativa y boquilla única difícil de obstruir.
• IPX3 / IPX4: prueba de tubo oscilante con motorreductor; ángulo y velocidad de oscilación regulables, boquilla orientada al centro del círculo.
• IPX5 / IPX6: boquillas de aleación de titanio para evitar la fragmentación de la columna de agua y asegurar distribución uniforme de presión.
• IPX9K: bomba importada resistente a altas temperaturas/altas presiones y boquilla estándar de aleación de titanio para pruebas de chorro a alta presión.

Parámetros técnicos (resumen)
Modelo: RT-1000A | RT-1000B
Normas de ensayo: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208
Dimensión interna (An×Al×Pr mm): 1000×1000×1000
Dimensión externa (An×Al×Pr mm): 1600×1900×1400
Prueba JIS - RT-1000A: Flujo 1,8 L/min ~ 3,9 L/min; Presión 0,1 kgf/cm2 ~ 0,3 kgf/cm2
Prueba JIS - RT-1000B: Flujo 24,5 L/min ~ 39,2 L/min; Presión 1 kgf/cm2 ~ 3 kgf/cm2
Prueba de caída (IPX1 IPX2): RT-1000A velocidad de caída 1 ~ 1,5 mm/min ajustable; RT-1000B velocidad 3 ~ 3,5 mm/min ajustable
Prueba de tubo oscilante (IPX3 IPX4): tubo oscilante RT ~ ±80ºC; Flujo 0,07 L/min por boquilla
Prueba de pulverización de agua (IPX3 IPX4): alcance del chorro 2,5 m ~ 3 m; Flujo 12,5 L/min ~ 100 L/min
Prueba de chorro de alta presión (IPX9K): Presión 80 Kgf ~ 100 Kgf; Flujo 14 ~ 16 L/min
Velocidad de la placa giratoria: 4 ~ 20 RPM ajustable

Características

• Presión y caudal de agua ajustables para cubrir distintos niveles de ensayo IP.
• Control estable de la cantidad de lluvia mediante sistema específico de riego.
• El modelo RT-1000B permite elevar la temperatura de la muestra desde la temperatura ambiente hasta 85ºC.
• Construcción: placas interiores de acero importado; carcasa exterior en acero inoxidable #304.
• Diseños de boquilla especiales para reducir el riesgo de obstrucción en ensayos prolongados.
• Boquillas de aleación de titanio para IPX5/IPX6; bomba importada para IPX9K para resistencia a alta temperatura/alta presión.

Embalaje

• Protección con film PP inicialmente.
• Empaquetado al vacío.
• Film PP de protección secundaria.
• Espuma PU de 10 mm para protección anti-impactos.
• Caja de madera contrachapada reforzada.
• Marcado estándar de caja ASLI.

Especificaciones

• Modelos disponibles: RT-1000A, RT-1000B (serie RT-1000).
• Normas admitidas: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208.
• Dimensiones internas: 1000×1000×1000 mm; externas: 1600×1900×1400 mm.
• Rangos flujo/presión JIS: A: 1,8–3,9 L/min (0,1–0,3 kgf/cm2); B: 24,5–39,2 L/min (1–3 kgf/cm2).
• Alcance del chorro de pulverización: 2,5–3 m; flujo hasta 100 L/min.
• Chorro IPX9K de alta presión: 80–100 Kgf, flujo 14–16 L/min.
• Velocidad de placa giratoria ajustable 4–20 RPM.
• Materiales: interior en placas de acero importado; carcasa exterior en acero inoxidable 304; boquillas en aleación de titanio para IPX5/IPX6.
