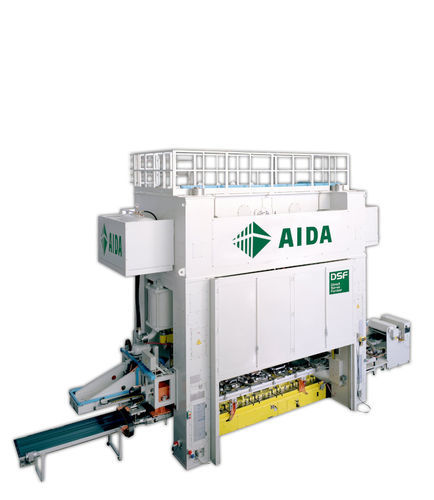

Prensa eléctrica DSF-TE2 Series

de formadode estampadopara gran volumen

Tipo de producto
Prensas de transferencia servo — prensas de transferencia 2 puntos de bastidor vertical. Capacidades: 4000 kN a 12500 kN.

Descripción
Las prensas de transferencia servo DSF-TE2 ofrecen un alto nivel de personalización para aplicaciones de conformado de metales en producción. Construidas con bastidor de lado recto y tirantes verificados por FEM, la deformación bajo carga se mantiene por debajo de 0,1 mm/m. Los componentes estructurales están fabricados en chapas de acero controladas y alivianadas térmicamente tras la soldadura.
Las DSF-TE2 se equipan con servomotores AIDA de alto par y baja velocidad. El paquete servo AIDA permite optimizar, según la altura de la pieza, el movimiento del tirador y la longitud de carrera, proporcionando control preciso de la velocidad de impacto, mayor productividad, mayor vida útil del troquel y menor mantenimiento del troquel.

Características clave

• Longitud de carrera, velocidad y tiempo de permanencia totalmente programables para cada troquel
• Almacenamiento de 500 recetas de trabajo
• Función Teach para minimizar errores de entrada por el operador
• Encoder dual redundante para mayor seguridad
• PLS de 16 canales para mayor seguridad y productividad
• Monitor de tonelaje integrado
• Integración con terceros: pantallas de equipos auxiliares mostradas en OIT de la prensa

Especificaciones principales (tabla)
Model | DSF-TE2-4000 | DSF-TE2-6300 | DSF-TE2-8000 | DSF-TE2-10000 | DSF-TE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 3050-3650 | 3500-4250 | 4100 | 4700-5500 | 4700-5500
Slide and bolster width (mm) | 1500 | 1500-1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360 | 2360
Shut height (mm) | 600-650-700-750 | 800-900-1000 | 800-900-1000 | 900-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷90 | 3÷75 | 3÷71 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷66 | 3÷60 | 3÷42 | 3÷42

Especificaciones técnicas

• Serie: DSF-TE2 Series
• Tipo de prensa: prensas servo de transferencia 2 puntos, bastidor de lado recto
• Diseño del bastidor: verificado por FEM; deformación < 0,1 mm/m
• Componentes estructurales: chapas de acero controladas, alivianadas térmicamente después de soldar
• Accionamiento: servomotores AIDA de alto par y baja velocidad (AIDA servo package)
• Programabilidad: carrera, velocidad y tiempo de permanencia programables; 500 recetas; función Teach
• Seguridad y monitorización: encoders duales redundantes; PLS de 16 canales; monitor de tonelaje integrado
• Integración con terceros: pantallas de equipos auxiliares visibles en OIT de la prensa
• Rango de capacidades: 4000–12500 kN (modelos indicados)
• Rango de carrera: single hasta 400 mm; double hasta 600 mm según modelo
• Rangos dimensionales: longitud coulisse/placa 3050–5500 mm; ancho 1500–1800 mm; apertura lateral 1700–2360 mm; alturas de cierre 600–1000 mm
• Velocidades: rangos en modo péndulo según modelo y tipo de reducción (ver tabla)
