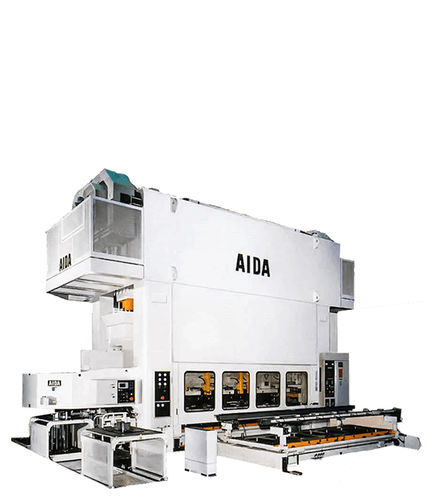

Unidad de estampación TME-S2 Series

Visión general
Las prensas TME-S2 presentan un amplio espaciado de puntos de suspensión para mejorar la capacidad ante cargas excéntricas, un juego global mínimo para reducir el riesgo de penetración, guías de corredera cuadradas de 8 puntos que limitan el movimiento lateral y longitudinal, y un bastidor tensado por tirantes para mayor rigidez y precisión. El diseño del bastidor y los procesos de fabricación se han optimizado para el conformado de materiales de alta resistencia.

Fabricación y capacidades
AIDA fabrica internamente las piezas de precisión para lograr juegos mínimos en las zonas críticas. El diseño de guía en 8 superficies y el punto de sujeción ofrecen conformado de alta precisión y larga vida útil de la herramienta. La serie TME-S2 está preparada para conformar paneles estructurales automotrices y piezas de transmisión con repetibilidad de producción.

Características clave

• Sistema de estampado diseñado para gran diversidad de producción y operación estable
• Protector contra sobrecarga con diseño de sello metálico avanzado para respuesta rápida y protección de utillaje
• Juego global mínimo para reducir la aparición de penetraciones
• Ajustes de corredera fáciles para mantener el paralelismo y resistir cargas excéntricas
• Amplio espaciado de conexiones para aumentar la capacidad ante cargas excéntricas

Especificaciones principales (tabla)
Model | TME-S2-4000 | TME-S2-6300 | TME-S2-8000 | TME-S2-10000
Capacity (kN) | 4000 | 6300 | 8000 | 10000
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | –
Slide Stroke (double reduction) (mm) | 300-400 | 450 | 450-500 | 400-500-600
Slide and bolster length (mm) | 3050-3650 | 3500-(4250) | 4000 | 4500-5000
Slide and bolster width (mm) | 1500 | 1500-(1700) | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360
Shut height (mm) | 600-650-850 | 800-900-1000 | 900-950-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300
Press speed in full revolution (single reduction) (mm-1) | 20÷60 | 20÷50 | 20÷50 | –
Press speed in full revolution (double reduction) (mm-1) | 10÷35 | 10÷30 | 12÷30 | 15÷30

Especificaciones técnicas

• Serie: TME-S2 Series
• Rango de capacidades: 4000 kN a 10000 kN
• Tipo de transferencia: prensas de transferencia excéntrica de 2 puntos con engranajes excéntricos frontales
• Guía de corredera: guías cuadradas de 8 puntos / diseño de guía de 8 superficies para estabilidad lateral y longitudinal
• Bastidor: bastidor tensado por tirantes para mayor rigidez y precisión
• Aplicaciones previstas: conformado de paneles estructurales automotrices y piezas de transmisión de alta resistencia
• Protector de sobrecarga: diseño de sello metálico avanzado para protección rápida de utillaje y prensa
• Opciones según modelo: carrera de corredera, dimensiones de corredera/mesa, apertura lateral, altura de cierre, ajuste de corredera y rangos de velocidad (ver tabla)
