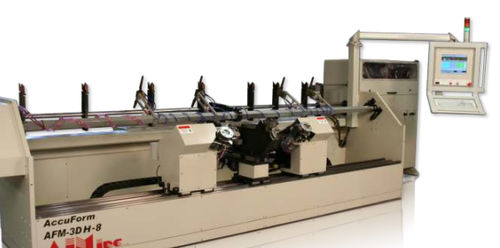

La línea de AFM-xDHx de equipo está diseñado con la vieja tecnología de cuatro diapositivas en mente, pero sin el tiempo involucrado de configuraciones, el alto costo de equipos y la necesidad de un operador experto. El “DH” en el número de modelo es sinónimo de “Cabeza Doble” o “Double Head”, que significa que la máquina tiene dos cabezas de doblado individuales. Cada cabeza de doblado se posiciona a lo largo de un alambre recto y se dobla de acuerdo con los datos preprogramados.
Un módulo alimentador de alambre alimenta el alambre a través de una enderezadora y corta a longitudes predefinidas por el usuario. Estas piezas rectas se colocan en un mecanismo de tolva que suministra los dobladores. Una pinza automática, que opcionalmente (opción 3D) puede girar, sostiene el conductor recto, mientras que es doblada. Después de que la parte es completa, se expulsa a un soporte de parte o un opcional brazo robótico que coloca las piezas en un lugar apropiado. La máquina AFDH tiene tres sistemas independientes de coordinados, o cuatro con un módulo opcional de soldadura.
El Coordinado del Alimentador / Coordinado de Tolva
El Coordinado del doblador izquierdo y Diapositivo
El Coordinado del doblador derecho y Diapositivo, y
El Coordinado del Módulo de Soldadura.
Dado a que todos los sistemas de coordenadas son independientes entre sí, todos ellos pueden trabajar simultáneamente, sincronizado por un maestro, que es el módulo de alimentación de coordenadas simplemente porque todos ellos necesitan alambre.
