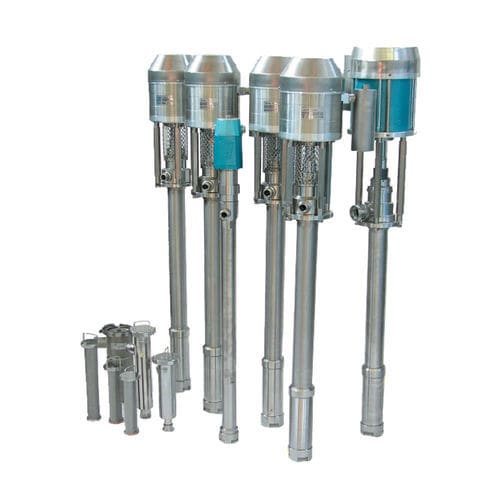

Bomba neumática 412/482 IC-D

centrífugapara líquidoautocebante

Arranque directo (Alta y media viscosidad)
Modelo bomba | Relación | Presión máxima [bar] | Caudal [L/min]
412/482 IC‑D | 2:1 | 12 | 27
621/495 IC‑D | 4:1 | 24 | 8,4
621/498 IC‑D | 4:1 | 24 | 8,4
2012/S081-1 | 4:1 | 24 | 38
2008/S080-2 | 5:1 | 30 | 46
2201/S124-2 | 5:1 | 30 | 110
319/495 IC‑D | 8:1 | 24 | 9,6
2010/S080-2 | 8:1 | 48 | 46
2201/S100-2 | 8:1 | 48 | 71
2201/S100-G11 | 8:1 | 48 | 71

De transferencia
Modelo bomba | Relación | Presión máxima [bar] | Caudal [L/min]
2018/913 IC‑D | 3:1 | 18 | 45
621/734 IC‑D | 4:1 | 24 | 8,4
2014/933 IC‑D | 4:1 | 24 | 27
415/933 IC‑D | 4:1 | 24 | 27
2008/913 IC‑D | 5:1 | 30 | 45
2012/933 IC‑D | 6:1 | 36 | 27
621/259 IC‑D | 8:1 | 48 | 4,9
319/734 IC‑D | 8:1 | 48 | 9,6
2018/789 IC‑DS | 8:1 | 48 | 16
2010/913 IC‑D | 8:1 | 48 | 45
2010/918 IC‑D | 8:1 | 48 | 45
2008/920 D R S | 8:1 | 48 | 45
2016/933 IC‑D | 10:1 | 60 | 27
2006/789 IC‑DS | 12:1 | 72 | 16
319/259 IC‑D | 14:1 | 84 | 5,4
2010/789 IC‑DS | 20:1 | 120 | 16
HXD‑6918QS‑SS | 30:1 | 186 | 3
962/789 IC‑DS | 32:1 | 192 | 7,5
2201/789 IC‑DS | 32:1 | 192 | 16
HXD‑2560‑SS | 66:1 | 409,2 | 6

Productos relacionados
Selección filtros G1 – G1 – 1/2
Elevadores neumáticos 21072 | Carrera 1100 mm – altura de disparo +/- 250 mm

Información general
Los motores neumáticos Airmation utilizan únicamente aire comprimido para convertirlo en trabajo mecánico, logrando niveles elevados de rendimiento y eficiencia. Funcionamiento modular equilibrado de doble efecto, distribuidor longitudinal con dispositivo de control totalmente neumático, sistema de pilotaje y control miniaturizado: estas características aseguran fiabilidad en cualquier condición de carga y precisión en las relaciones de presión desarrolladas.

Bombas accionadas por motor neumático
Las bombas accionadas por motor neumático se ofrecen con relaciones desde 1:1 hasta 100:1 y caudales de 0,2 hasta 80 L/min. La construcción puede realizarse en acero inoxidable AISI 304, 316, 321, series 400, y Hastelloy. La nueva generación incorpora materiales de origen aeroespacial con mayor resistencia al desgaste, obturadores calibrados autocompensantes y extremos de guía coaxiales para un sellado perfecto, ofreciendo fiabilidad y prestaciones con mantenimiento simplificado.

Factores para la elección
Para la selección del equipo adecuado deben considerarse: caudal, relaciones de presión, viscosidad y características físico‑químicas del producto, y el tipo específico de aplicación.

Características / especificaciones técnicas

• Tipos presentados: Arranque directo (alta y media viscosidad), De transferencia.
• Rango de relaciones: de 1:1 hasta 100:1 (ejemplos en la página: 2:1, 3:1, 4:1, 5:1, 6:1, 8:1, 10:1, 12:1, 14:1, 20:1, 30:1, 32:1, 66:1).
• Presiones máximas indicadas en las tablas: de 12 bar hasta 409,2 bar según el modelo.
• Caudales indicados: ejemplos de 3 L/min hasta 186 L/min; caudales típicos en tablas (p. ej. 27, 8,4, 38, 46, 110, 9,6, 71, 45, 4,9, 16, 3, 7,5, 6).
• Diámetros de motor neumático: DN 3/4" (20 mm) ÷ DN 12" (300 mm).
• Materiales de construcción: acero inoxidable AISI 304, 316, 321, series 400; Hastelloy disponible.
• Aplicaciones: transferencia de productos fluidos y densos, dosificación e integración con componentes dedicados Airmation.
• Diseño: distribución longitudinal, control neumático, componentes integrados para optimizar prestaciones y productividad.
