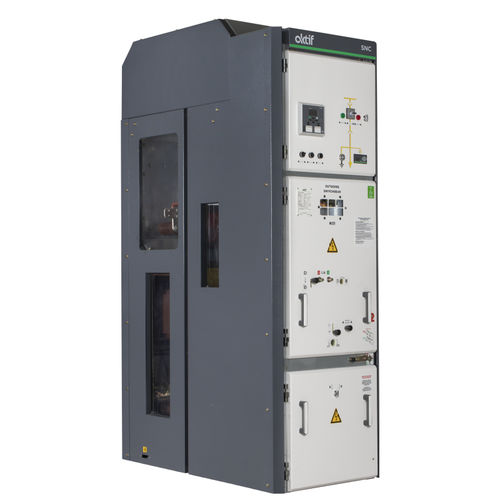

Cuadro eléctrico de distribución secundaria SNC Series

de tensión mediaconmutadocon SF6

La aparamenta metálica de media tensión serie SNC de Aktif es la celda de conmutación y control que se fabrica hasta 36 kV , 4000 A, 40 kA/3s especificaciones eléctricas de acuerdo con las normas IEC 62271-200 y TEDAŞ. Las Celdas Metal Clad serie SNC tienen continuidad de servicio LSC-2B, clase de partición PM, clasificación de arco interno AFLR, clase de protección IP 4X. Las Celdas Metal Clad serie SNC se fabrican en 2 tipos: - Interruptor automático extraíble SNC-1 - SNC-2 interruptor automático extraíble y transformador de tensión extraíble Las Celdas Metal Clad constan de 4 compartimentos independientes para el tipo SNC-1, 5 compartimentos independientes para el tipo SNC-2. - Compartimento de Baja Tensión : Este compartimento contiene todos los circuitos secundarios de medida, protección, control, monitorización, comunicación y otros sistemas asociados. - Compartimento de barras colectoras : Este compartimento contiene barras colectoras de cobre electrolítico según la corriente nominal. El acceso al compartimento de barras es posible con procedimientos de seguridad y herramientas especiales. - Compartimento de maniobra : Esta sección contiene los siguientes equipos de acuerdo con los requisitos del proyecto. - Interruptor automático de gas SF6 o de vacío de mecanismo frontal, - Unidad de extracción, - Obturadores automáticos para conexiones de barras y cables, - Enclavamientos mecánicos entre el disyuntor, la unidad de extracción, el obturador y la puerta. - Compartimento de cables: Este compartimento contiene transformadores de corriente y tensión, descargadores de sobretensión, seccionador de puesta a tierra de la serie AktifSES, divisor de tensión capacitivo, prensaestopas y accesorios.
