Racor hidráulico FLT

de roscaen TDIN

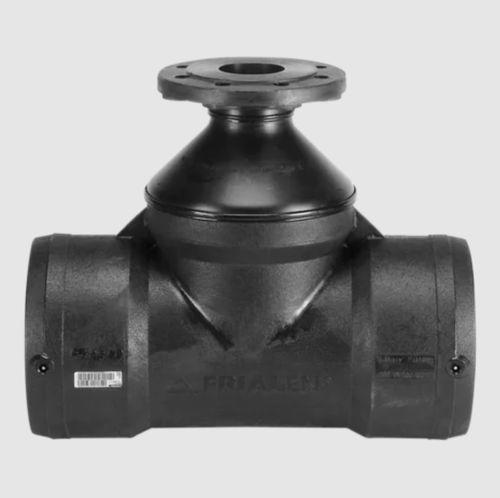

Pieza en T de la brida TFL Agua Material; PE 100 e inserto metálico Tecnología de seguridad Nota: Brida de reducción y fusión. Inserto metálico en la brida para evitar el flujo frío. Recomendamos las juntas GST. Tenga en cuenta los pares de apriete de los tornillos después de especificar el fabricante de la junta o DVS. Áreas de aplicación La pieza en T con brida FRIALEN se utiliza para la transición entre tuberías HD-PE y tuberías o válvulas de metal. El principal campo de aplicación de la brida en T FRIALEN es la conexión de hidrantes. Para un ramal en DN 80 se puede embridar directamente una válvula de cierre. También se pueden realizar otros diámetros nominales con la pieza en T FRIALEN1) en combinación con el reductor de brida FRIALEN FLR, respectivamente, si el diámetro nominal es igual al de la brida FRIALEN Full faced EFL2). Instrucciones de montaje La pieza en T con brida se instala sólo en estado libre de presión. Por favor, consulte las instrucciones de montaje FRIALEN con respecto a los preparativos de la pieza en T en la dirección de la abertura de paso con tubos HD-PE (marcado de la profundidad de inserción, eliminación de la piel de óxido, limpieza, etc.) para la fusión FRIALEN. Las medidas de conexión de la brida corresponden a la norma DIN EN 1092-1. Son necesarias arandelas suplementarias. Se pueden utilizar todas las juntas estándar de perfil o planas. Tenga en cuenta los pares de apriete de los tornillos indicados por el fabricante de las juntas. Recomendamos las juntas G-ST. Buenas razones para utilizar la brida en T FRIALEN FLT: Pieza compacta en HD-PE para la conexión directa a válvulas embridadas e hidrantes Combinación hecha en fábrica a partir de la pieza en T FRIALEN, el reductor y la brida soldada (brida fija)
