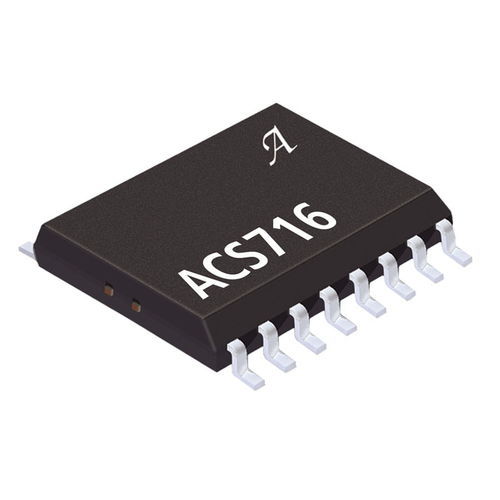

Circuito integrado sensor de medida de corriente de efecto hall ACS716 series

PCBDCAC

El sensor actual de Allegro® ACS716 proporciona los medios económicos y exactos para la corriente que detecta usos en sistemas industriales, comerciales, y de comunicaciones. El dispositivo se ofrece en un paquete pequeño del montaje de la superficie de la huella que permita la puesta en práctica fácil en usos del cliente. El ACS716 consiste en un circuito integrado linear del sensor de Pasillo de la precisión con una trayectoria de cobre de la conducción situada cerca de la superficie del dado del silicio. La corriente aplicada atraviesa la trayectoria de cobre de la conducción, y el voltaje de la salida análoga del sensor de Pasillo sigue linear el campo magnético generado por la corriente aplicada. La exactitud del ACS716 se maximiza con esto configuración de empaquetado patentada porque el elemento de Pasillo se sitúa en proximidad extremadamente cercana a la corriente que se medirá. La inmunidad de alto nivel al conductor actual dV/dt y los campos eléctricos perdidos, ofrecidos por tecnología integrada propietaria Allegro del protector, garantiza la ondulación baja en la deriva compensada de la salida y del punto bajo en el alto-lado, usos de alto voltaje. El voltaje en la entrada de la sobreintensidad de corriente (perno de VOC) permite que los clientes definan un umbral de la avería de la sobreintensidad de corriente para el dispositivo. Cuando la corriente que atraviesa la trayectoria de cobre de la conducción (entre los pernos de IP+ y del IP) excede este umbral, el perno abierto transición de la avería de la sobreintensidad de corriente del dren de la voluntad a un estado bajo de la lógica. La programación de la fábrica del sensor linear de Pasillo dentro del ACS716 da lugar a exactitud excepcional en señales de salida análoga y digital.
