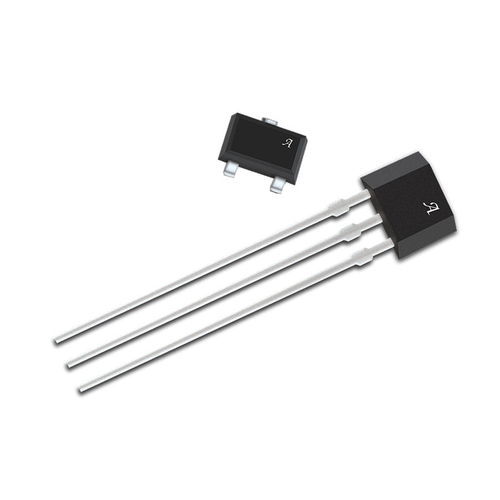

Interruptor DIP A1202 / A1203 series

unipolarbipolarde efecto hall

Los interruptores bipolares de effecto hall A1202 y A1203 de Allegro® son reemplazos y extensión next-generation línea de productos bipolar del interruptor popular A3133 y A3132 del Allegro. Total, la familia de A120x, producida con la tecnología de BiCMOS, consiste en los dispositivos del continuo-tiempo que ofrecen rápidamente energía-en tiempo y la operación de poco ruido. La programación del dispositivo es realizada después de empaquetar, para asegurar exactitud creciente del switchpoint eliminando las compensaciones que se pueden inducir por la tensión del paquete. Los geometries únicos del elemento de Pasillo y bajo-compensaron los amplificadores ayudan a reducir al mínimo ruido y a reducir el voltaje compensado residual causado normalmente por overmolding del dispositivo, excursiones de la temperatura, y la tensión termal. Los interruptores bipolares de effecto hall de A120x incluyen el siguiente en un solo chip de silicio: regulador de voltaje, generador del Pasillo-voltaje, amplificador small-signal, disparador de Schmitt, y transistor de la salida del NMOS. El regulador de voltaje integrado permite la operación a partir del 3.8 a 24 V. El trazado de circuito a bordo extenso de la protección hace posible un ±30 V grado máximo absoluto del voltaje para la protección superior en automotor y viaja en automóvili usos de la conmutación, sin la adición de componentes externos. Todos los dispositivos en la familia son idénticos, a excepción de switchpoints magnéticos.
