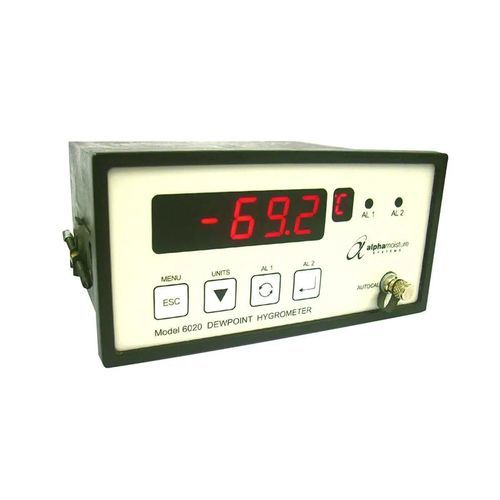

Transmisor de punto de rocío digital Model 6020

de seguridad intrínsecaa prueba de llamasde alta precisión

Descripción general del producto Una sofisticada pantalla monocanal de montaje en panel, diseñada por expertos para integrarse perfectamente con el sensor de punto de rocío de Alpha Moisture Systems. El modelo 6020, combinado con el sensor de punto de rocío, forma un sistema higrómetro de punto de rocío de alta precisión, ideal para medir con precisión la traza de humedad en gases de proceso y aire comprimido seco. Este sistema garantiza estabilidad a largo plazo, respuesta rápida y alta sensibilidad con una precisión de ±2 °C (±3,6 °F) del punto de rocío. Diseñado para la comodidad del operador, el modelo 6020 cuenta con una calibración automática exclusiva (AutoCal) y tres funciones de teclas de acceso rápido accesibles desde el panel frontal, que permiten configurar fácilmente los puntos de disparo de alarma, la selección de unidades y las restricciones de acceso. La conectividad RS485 permite a los usuarios configurar fácilmente el dispositivo para su integración con sistemas de PC, proporcionando una salida digital para la interrogación remota de datos. Cada sistema se calibra en fábrica y se suministra con un certificado de calibración trazable a los estándares nacionales e internacionales de humedad del National Physical Laboratory (NPL). Características principales

• Unidades de ingeniería seleccionables por el usuario: °C o °F punto de rocío, ppm(V), ppm(w), g/m³, o lb/MMSCF, ofreciendo flexibilidad para adaptarse a diversas necesidades y preferencias de medición
• Compatibilidad total con los sensores intrínsecamente seguros de Alpha Moisture Systems para áreas peligrosas, permitiendo un uso seguro hasta 1 km de distancia de la pantalla sin pérdida de señal cuando se utiliza con una Barrera Zener
• Diseñado para su instalación en áreas seguras, con una caja antideflagrante Exd opcional disponible para su uso en entornos peligrosos, garantizando versatilidad y seguridad en diversas aplicaciones industriales
• Rangos de punto de rocío disponibles de -110 °C a +20 °C (-166 °F a +68 °F), garantizando la idoneidad para un amplio espectro de aplicaciones
• La función AutoCal (calibración automática), cuando se combina con un sensor de Alpha Moisture Systems, facilita el mantenimiento de la precisión entre calibraciones de laboratorio
• Incluye una calculadora de punto de rocío a presión integrada con datos precargados para gas natural, lo que mejora la utilidad del sistema en varios tipos de gas
• Dos alarmas totalmente programables con contactos de relé de 10 A y LED de estado para una supervisión y alerta eficaces
• Una conexión de cable coaxial admite distancias de hasta 1000 metros, lo que garantiza opciones de instalación flexibles
• Puerto de comunicación RS485 para una salida digital directa, lo que permite una gestión y un análisis exhaustivos de los datos
• Capacidad de registro externo opcional a través de RS485 a un ordenador con Windows para un seguimiento y un análisis avanzados de los datos

Datos técnicos General Tipo de sensor/transmisor: Sólo pantalla - Operativo con sensor dedicado Documentación: Manual de instrucciones Sensor Elemento sensor: Ultra Alta Capacitancia - Tipo Óxido de Aluminio Rango de punto de rocío: Rango global ofrecido entre -110 °C a +20 °C (-166 °F a +68 °F) punto de rocío -110 °C a -20 °C (-166 °F a -4 °F) punto de rocío -100 °C a 0 °C (-148 °F a +32 °F) punto de rocío -80 °C a +20 °C (-112 °F a +68 °F) punto de rocío Homologaciones: CE, UKCA Calibración automática: La comprobación y corrección del span se realizan mediante el potenciómetro situado en la parte frontal del instrumento. Calibración en fábrica: Se suministra con un certificado de calibración trazable a las normas nacionales e internacionales de humedad. Precisión: ± 2 °C (±0,36 °F) punto de rocío Resolución: 0.1 °C, 0,1 °F punto de rocío o 0,1 ppm(v) Repetibilidad: Mejor que ±0,3 °C (±0,54 °F) del punto de rocío Temperatura de funcionamiento: -20 °C a +50 °C (-4 °F a +122 °F) Temperatura de almacenamiento: de -20 °C a +70 °C (de -4 °F a +158 °F) Tiempos de respuesta: De húmedo a seco: de -20 °C a -60 °C - menos de 120 s De seco a húmedo: de -100 °C a -20 °C - menos de 20 segundos Caudal de muestreo: Caudal independiente, idealmente 2 - 5 L/m. Máx: 20 L/min Garantía de calibración: 12 meses a partir de la fecha de envío Eléctrico Compatibilidad electromagnética (CEM): Inmunidad: Cumple la norma EN 61326 Emisiones: Cumple la norma EN 61326 Tiempo de calentamiento: 5 segundos Condiciones de fallo: Cortocircuito/sobrecarga: la pantalla indica "Cortocircuito" y la salida pasa a 24,0 mA Señal de salida: Aislada 4 - 20 ó 0 - 20 mA lineal Tensión de funcionamiento: 90 a 250 V CA 50/60 Hz o 18-28 V CC Pantalla: Pantalla primaria roja de 7 segmentos y 5 dígitos y pantalla secundaria. Dimensiones de la pantalla: 14mm (0.71 pulgadas) display primario, 7mm (0.3 pulgadas) display secundario. Alarmas: Dos contactos conmutados unipolares (NA/C/NC), de 10 A a 240 V CA. Disparo de la alarma en el punto de ajuste con histéresis de 0,1 °C (o equivalente) para eliminar las vibraciones del relé Tipo de contacto/salida del relé de alarma: Unipolar, conmutado (SPCO) Anunciadores: LED de estado de alarma 1 y alarma 2 Unidades de ingeniería: C y °F punto de rocío, ppm(v), ppm(w), g/m³ o lb/MMSCF Impedancia de carga: 500Ω máx Fuente de alimentación: CA: 90 - 250 VCA, 50/60 Hz / CC: 18-28 VCC Consumo de energía: AC=10VA/DC=4VA máx Comunicaciones serie: Serie asíncrona, UART Aislamiento: 1000 Vrms Software de registro: Consulte las especificaciones completas en el manual Formato de datos: Abierto; un bit de inicio, paridad par, siete bits de datos y un bit de parada. Capa física: RS485. Nº máximo de direcciones: 99 Velocidad de transmisión: Seleccionable: 1200, 2400, 4800 ó 9600. Cable: Se suministra con cable coaxial de dos metros de baja pérdida Mecánica Presión de funcionamiento: Desde 1 kPa (0,01 barA) hasta un máximo de 35.000 kPa (350 barA) Humedad de funcionamiento (externa): 0-95% sin condensación Caja: Estilo DIN, caja de ABS de 144 mm de ancho, 72 mm de alto por 116 mm de profundidad Montaje: Montaje en panel; fijación a presión (DIN 43700) Protección del sensor: filtro de acero inoxidable sinterizado 316 - 50 micras Material de la sonda (piezas húmedas): acero inoxidable 316 Clasificación de resistencia a la intemperie: Sólo junta del panel frontal - IP54 Dimensiones de corte (Al x An): 68mm x 138mm Terminales: Enchufables tipo tornillo Dimensiones en mm (Al x An x Pr): 72 x 144 x 108 Peso: 470 g Garantía mecánica: 12 meses en caso de piezas defectuosas o mano de obra defectuosa Qué hay en la caja

• Modelo de pantalla 6020
• Cable coaxial de 2 m
• Manual del modelo 6020

Aplicaciones

• Aeroespacial: Producción de piezas aeronáuticas de alta especificación, tratamiento térmico en horno de vacío, pruebas de gas de protección de soldadura, medición continua de trazas de humedad en gases de protección
• Alimentación y bebidas: Control de la humedad en productos alimenticios, prolongación de la vida útil con gases secos, reducción de residuos y de la huella de carbono
• Producción de HDPE: Control de trazas de humedad en etileno y propileno para optimizar el proceso y el rendimiento de la polimerización
• Moldeo por inyección: Garantizar la sequedad de los gránulos de plástico, aumentar la eficiencia del proceso y detectar fallos en los secadores
• Gases medicinales: Supervisión del punto de rocío en aire comprimido y gases para el cuidado de pacientes, cumplimiento de las normas HTM02
• Gas natural y GNL: Garantía de la calidad del gas, prevención de la congelación en tuberías, protección de materiales desecantes
• Productos farmacéuticos: Control del contenido de humedad para la consistencia del producto, la vida útil y la reactividad química
• Generación de energía: Control de trazas de humedad para proteger los equipos y mejorar la eficiencia
• Gases especiales: Certificación de trazas de humedad en gases de calibración

Preguntas frecuentes (selección)

• Posibilidad de muestreo en áreas peligrosas utilizando una barrera Zener o una caja antideflagrante Exd
• Red mundial de distribuidores autorizados
• Tiempo de entrega típico: 1-2 semanas más entrega
• Disponibilidad de registro de mediciones mediante RS485 y software Logger para Windows
• Compatible con sistemas de muestreo de punto de rocío montados en pared o en bastidor

Características / Especificaciones técnicas

• Modelo: Modelo 6020
• Marca: Alpha Moisture Systems
• Tipo de sensor: Ultra-Alta Capacitancia - Óxido de Aluminio
• Rango de punto de rocío: -110 °C a +20 °C (-166 °F a +68 °F)
• Exactitud: ±2 °C (±0,36 °F) punto de rocío
• Resolución: 0.1 °C, 0,1 °F punto de rocío o 0,1 ppm(v)
• Repetibilidad: Mejor que ±0,3 °C (±0,54 °F) punto de rocío
• Temperatura de funcionamiento: -20 °C a +50 °C
• Temperatura de almacenamiento: -20 °C a +70 °C
• Tiempos de respuesta: De húmedo a seco: -20 °C a -60 °C - menos de 120 s; De seco a húmedo: -100 °C a -20 °C - menos de 20 s
• Caudal de muestreo: 2 - 5 L/m (máx. 20 L/min)
• Fuente de alimentación: 90 - 250VAC, 50/60Hz / 18-28VDC
• Pantalla: Primario rojo de 7 segmentos y 5 dígitos, secundario de 7mm
• Alarmas: Dos contactos conmutados unipolares, 10A a 240V CA
• Señal de salida: Aislada 4 - 20 ó 0 - 20 mA Lineal
• Comunicaciones Seriales: RS485, UART, hasta 99 direcciones, velocidad en baudios seleccionable
• Caja: Estilo DIN, carcasa ABS, sellado frontal IP54
• Peso: 470 g
