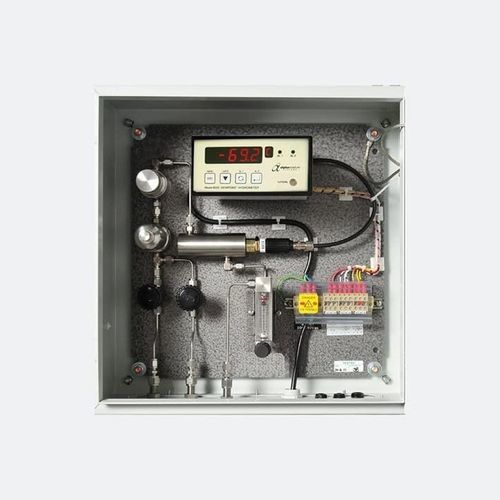

Sistema de muestreo de gas AWS-6020

de aire comprimidodel punto de rocíopara SF6

Detalles del producto
El sistema de muestreo AWS-6020 está diseñado para la medición de humedad residual en gases y muestreo de aire comprimido general, permitiendo que el sensor opere en condiciones óptimas de muestreo mientras protege el higrómetro de altas presiones y contaminantes, especialmente en entornos de hidrocarburos. Encerrado dentro de un gabinete a prueba de intemperie con clasificación IP66, el AWS-6020 integra regulación de presión, filtración, control de flujo, una válvula de selección de muestra de tres puertos, soporte de sensor, sensor de punto de rocío y medidor de punto de rocío. Con este sistema, tanto el sensor de punto de rocío como el medidor están protegidos contra la exposición ambiental. Los sistemas de muestreo de Alpha Moisture Systems proporcionan soluciones técnicas para extraer y analizar una muestra representativa de aire o gas de proceso, que posteriormente se ventila a la atmósfera o se devuelve al proceso. Esta gama ha sido desarrollada a través de una amplia experiencia en análisis industrial de humedad. Todos los sistemas están construidos con componentes de alta calidad para ofrecer un rendimiento y fiabilidad a largo plazo en aplicaciones exigentes. Aunque hay una configuración estándar disponible, este sistema de muestreo es personalizable para adaptarse a los requisitos de la aplicación.

Características clave

• Diseñado para muestreo de gas o aire comprimido general
• Combina regulación de presión, filtración y control de flujo
• Permite que el sensor de punto de rocío opere a presión atmosférica
• Medidor de punto de rocío protegido de los elementos cuando está alojado dentro del gabinete
• Clasificación a prueba de intemperie IP66
• Montaje en pared
• Opción de conexiones de compresión

Datos técnicos
General
Tipo de sensor/transmisor: Operativo con transmisores de 4-20mA o sensor pasivo
Aprobaciones: CE, UKCA
Documentación: Manual de instrucciones, certificado de calibración
Sensor
Rango de punto de rocío: Rango de punto de rocío establecido por el rango del transmisor de sensor elegido
Caudal de muestra: Idealmente 2-5 litros/min, Máx: 25 litros/min
Mecánico
Dimensiones en mm (H x W x D): 400 x 400 x 200 (aprox)
Peso: Aprox 11,3 kg (20 libras)
Conexiones: Acero inoxidable
Clasificación a prueba de intemperie: IP66
Garantía mecánica: 12 meses en caso de piezas defectuosas o mano de obra defectuosa
Recinto: Acero inoxidable

¿Qué hay en la caja?

• Sistema de muestreo AWS-6020
• Modelo 6020 Pantalla y Sensor Intrínsecamente Seguro
• Manual de usuario AWS-6020

Aplicaciones

• Aeroespacial: Los medidores de punto de rocío portátiles son cruciales en la producción de piezas aeronáuticas que requieren tratamiento térmico en horno de vacío con argón muy seco, y para verificar la sequedad del gas de protección de soldadura en la cabeza de la antorcha según los estándares NADCAP.
• Producción de HDPE: Utilizados para verificar puntualmente la humedad en gases inflamables como el etileno, los medidores de punto de rocío portátiles aseguran la seguridad y eficiencia en la producción de polietileno para evitar rendimientos reducidos causados por humedad excesiva.
• Moldeo por inyección: Los medidores de punto de rocío portátiles se utilizan para verificar la sequedad del aire que circula a través de los gránulos de plástico, mejorando el acabado de la superficie, el color y la opacidad de los productos — aumentando los rendimientos y reduciendo los costos de producción.
• Gases médicos: Esenciales para asegurar la fiabilidad y precisión del contenido de humedad en los sistemas de aire hospitalarios, los medidores de punto de rocío portátiles ayudan a realizar un monitoreo continuo y verificaciones puntuales trimestrales para prevenir el crecimiento microbiano y posibles infecciones — cumpliendo con los estándares NHS HTM02.
• Gases especiales: Los medidores de punto de rocío portátiles facilitan mediciones precisas de humedad en gases de calibración, minimizando el producto valioso gastado durante el proceso de prueba y asegurando el cumplimiento de las especificaciones.
• Farmacéuticos: Los medidores de punto de rocío portátiles son cruciales para verificaciones puntuales en gases de cobertura inertes en la producción de medicamentos y dispositivos médicos, previniendo el crecimiento microbiano y asegurando la sequedad necesaria para los procesos de liofilización.
• Generación de energía: Para verificaciones puntuales de rutina en hidrógeno utilizado en la refrigeración de alternadores, los medidores de punto de rocío portátiles ayudan a mantener la eficiencia y seguridad asegurando que la humedad esté por debajo de los niveles críticos para evitar la condensación.

Preguntas frecuentes

• La configuración estándar incluye: un sensor intrínsecamente seguro con soporte de sensor/celda de muestra, regulador de presión (calentado es opcional), unidad de filtración, indicador de flujo y un manómetro (entrada), manómetro (salida) y toda la tubería en acero inoxidable de alta calidad.
• La personalización está disponible para requisitos complejos y condiciones industriales o ambientales específicas.
• Los procedimientos de mantenimiento varían según las condiciones de aplicación; se proporciona asesoramiento en la etapa de diseño.
• Para condiciones exteriores y calientes, el transmisor de punto de rocío está alojado en un recinto de acero inoxidable con sellos, y se pueden instalar enfriadores de vórtice para controlar la temperatura interna.

Características / Especificaciones técnicas

• Tipo de sensor/transmisor: Operativo con transmisores de 4-20mA o sensor pasivo
• Aprobaciones: CE, UKCA
• Documentación: Manual de instrucciones, certificado de calibración
• Rango de punto de rocío: Establecido por el rango del transmisor de sensor elegido
• Caudal de muestra: Idealmente 2-5 litros/min, Máx: 25 litros/min
• Dimensiones (H x W x D): 400 x 400 x 200 mm (aprox)
• Peso: Aprox 11,3 kg (20 libras)
• Conexiones: Acero inoxidable
• Clasificación a prueba de intemperie: IP66
• Garantía mecánica: 12 meses (piezas defectuosas o mano de obra defectuosa)
• Recinto: Acero inoxidable
