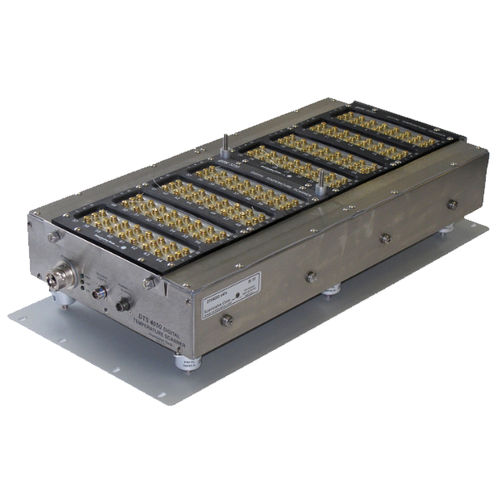

Sistema de adquisición de datos de temperatura DTS4050

empotrabledigitalEthernet

Sistema de adquisición de temperatura Acerca del Escáner Digital de Temperatura DTS4050 El sistema de adquisición de temperatura de la serie DTS4050 representa la próxima generación de escaneo inteligente de termopares. El Escáner digital de termopar DTS4050 acepta 16, 32 o 64 entradas de termopar. Incorpora filtros integrales de paso bajo, convertidores A/D de 22 bits y un microprocesador DSP. El módulo DTS está diseñado específicamente para entornos de alto ruido y, como tal, puede soportar un ruido de modo común inigualable. Características principales DTS4050 - Acepta los tipos E, J, K, N, R, S, T y B - Salida de la Unidad de Ingeniería, °C, °F, °R, o K - Protocolo Ethernet TCP/IP y UDP - Aislamiento de 1000 VDC de canal a canal - Aislamiento de entrada de 600 VDC - Rechazo de ruido de 50 - 60 Hz - Prueba de termopar abierto - Sincronización de IEEE1588 PTPv2 - 16, 32 y 64 canales Aplicaciones DTS4050 - Motor de turbina - Motor diesel - Células de prueba de compresores - Monitoreo de la temperatura de calderas y hornos Especificaciones Entradas (Px) 16, 32, o 64 pares de terminales de tornillo de latón de 6-32, además de los protectores o los conectores de enchufe del panel opcionales Comunicación Ethernet 100baseT; RS-232 (sólo configuración) Salida [Tensión de alimentación] °C, °F, °R, K, mVoltios o recuentos [18 ... 36 VDC] Protocolo de comunicación TCP/IP o UDP Tipos de termopar terminal de tornillo: E, J, K, N, R, S, T, y B; opción de conector de panel: E, J, K, S y T Precisión (en todo el rango de operación) E, J, K, N y T: ±0,5°C; R y S: ±2,0°C; B: ±4,0°C Precisión UTR ±0.1°C Resolución A/D 22 bits Velocidad de escaneo 64Tx: 10 Hz/canal, 32Tx: 20 Hz/canal; 16Tx: 40 Hz/canal Temperatura de funcionamiento (unidad estándar) 64Tx: -5 a 60°C, 32Tx: -5 a 60°C, 16Tx: -10 a 60°C
