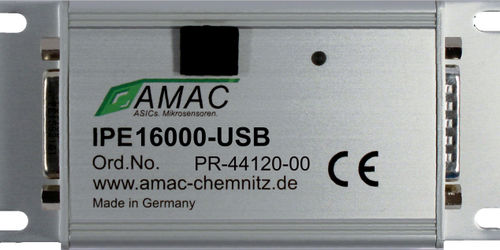

Interpolador de 3 canales IPE16000

programablecon interfaz SPIpara sistemas de medición

La unidad de interpolación programable IPE16000 - USB está pensada para la conexión a sistemas de medición incremental de posición y ángulo con señales de entrada sinusoidales desfasadas en 90 °. Se puede utilizar en un gran número de sistemas de encoder que funcionan según una gran variedad de principios de medición, funcionan. El IPE16000 - USB realiza una subdivisión de los períodos de la señal hasta 16384 veces. La unidad de interpolación trabaja tanto con señales de entrada diferenciales como monofónicas. La configuración puede realizarse a través de la EEPROM o a través de USB. El módulo AIP interno corrige continuamente las señales de entrada durante el tiempo de ejecución y permite multiplicar las señales corregidas hasta un factor de 32. El control de ganancia y offset específico de AMAC y la opción de corrección de fase del GC interno - IP2000 garantizan una alta precisión de medición en condiciones industriales. La unidad puede conectarse a un medidor o controlador estándar a través de la interfaz RS422. La tensión de funcionamiento interna es de 5 VDC. Las funciones del circuito de interpolación GC - IP2000, como los filtros analógicos conmutables o la histéresis digital, hacen que la unidad sea ideal para su uso en sistemas de control. Entrada analógica Señal sinusoidal/cosenoidal/de referencia (índice); diferencial o monopolar Frecuencia de entrada máxima de 15 kHz para todas las resoluciones Ganancia ajustada automáticamente (0,1 Vpp - 4 Vpp) Velocidad de interpolación - (1...8) x 2048 / 2000 / 1600 / 1024 / 1000 / 800 / 512 / 500 / 400 / 256 / 200 / 128 / 100 Señales de salida - valor del contador de 30 bits a través de USB, interfaz en serie (SPI) opcional Frecuencia del cambio de borde (A / B / Z) máximo 24 MHz 90 ° secuencias rectangulares (A / B / Z) Señal de error Señales auxiliares para el ajuste del sensor Interfaz RS422 5V
