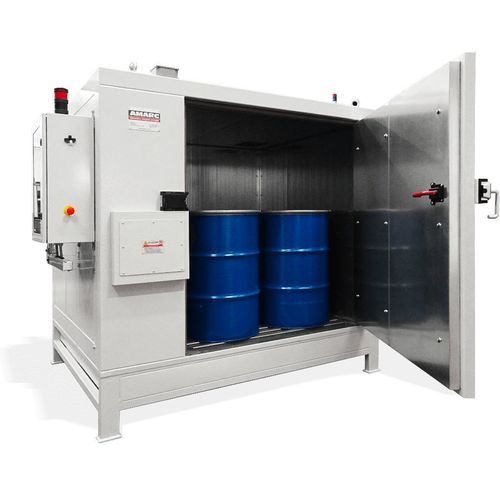

Calentador de bidones de aceite CC 00 series

para aguade alta temperaturaindustrial

Descripción general
Los armarios calentadores de bidones AMARC están diseñados para calentar materiales contenidos en bidones de 200 L o IBC de 1000 L. Disponibles en versiones estándar o totalmente personalizadas, se orientan a la eficiencia térmica y la seguridad funcional en procesos industriales.

Aplicaciones y sectores

• Calentamiento, cambio de fase, reducción de viscosidad o fusión de productos en bidones/contenedores antes de su transferencia o procesamiento.
• Sectores habituales: química, cosmética, farmacéutica, alimentación y bebidas, petroquímica, blending, oil & gas.

Construcción
Los armarios se construyen sobre un bastidor soldado de acero con paredes portantes en chapa y paneles aislados con lana mineral sin amianto. Aspectos clave:

• Solidez estructural: estructuras internas protectoras y estantes calculados para resistir las manipulaciones.
• Aislamiento térmico: diseño para minimizar puentes térmicos y pérdidas de calor, asegurando intercambio térmico eficiente.

Funcionamiento
La transferencia de calor es principalmente por convección forzada. Una unidad de ventilación superior impulsa el aire a través de elementos calefactores eléctricos o un intercambiador (agua caliente, vapor, aceite diatérmico) hacia conductos que distribuyen el aire caliente alrededor de los bidones, generando turbulencia para un intercambio óptimo. La temperatura se regula mediante un regulador digital en el panel de control con una sonda en posición representativa.

Modelos estándar y opciones de configuración
La gama estándar, fruto de más de 30 años de instalaciones, ofrece múltiples modelos y alta capacidad de configuración. Variables principales:

• Temperatura de trabajo: estándar hasta +100°C; variantes hasta +150°C (calefacción eléctrica).
• Capacidad: 2, 4, 8, 12, 16, 24, 32, 40, 48 bidones.
• Métodos de calentamiento: Eléctrico, Vapor, Agua caliente, Aceite diatérmico.
• Instalación: Interior o Exterior.
• Opciones ATEX / a prueba de explosiones: zonificación interna/externa disponible.

Modelos — Monozona (resumen)

• 2 BIDONES — CC 001 S1 — zonas: 1 — 2 × 200 L — A 1580 mm × P 1650 mm × A 1950 mm — niveles de carga: 1
• 4 BIDONES — CC 002 S1 — zonas: 1 — 4 × 200 L — A 2080 mm × P 1650 mm × A 1950 mm — niveles: 1
• 8 BIDONES HORIZONTAL — CC 003 S1 — zonas: 1 — 8 × 200 L — A 3595 mm × P 1650 mm × A 1950 mm — niveles: 1
• 8 BIDONES VERTICAL — NC 004 S1 — zonas: 1 — 8 × 200 L — A 2445 mm × P 1650 mm × A 2970 mm — niveles: 2
• 12 BIDONES HORIZONTAL — NC 008 S1 — zonas: 1 — 12 × 200 L — A 5455 mm × P 1650 mm × A 1750 mm — niveles: 1
• 12 BIDONES VERTICAL — NC 029 S1 — zonas: 1 — 12 × 200 L — A 2445 mm × P 1650 mm × A 4370 mm — niveles: 3
• 16 BIDONES VERTICAL — NC 007 S1 — zonas: 1 — 16 × 200 L — A 3845 mm × P 1650 mm × A 2970 mm — niveles: 2
• 24 BIDONES — NC 009 S1 — zonas: 1 — 24 × 200 L — A 5455 mm × P 1650 mm × A 2970 mm — niveles: 2
• 32 BIDONES — NC 013 S1 — zonas: 1 — 32 × 200 L — A 6955 mm × P 1650 mm × A 2970 mm — niveles: 2
• 40 BIDONES — NC 015 S1 — zonas: 1 — 40 × 200 L — A 8865 mm × P 1650 mm × A 2970 mm — niveles: 2
• 48 BIDONES — NC 028 S1 — zonas: 1 — 48 × 200 L — A 9575 mm × P 1650 mm × A 2970 mm — niveles: 2

Modelos — Multizona (resumen)
Los armarios multizona permiten control independiente de la temperatura por zonas, posibilitando el calentamiento simultáneo de productos distintos y ahorro energético en cargas parciales. Ejemplos:

• 8 bidones horizontal, 2 zonas (4+4) — CC 006 S1 — A 4040 mm
• 12 bidones horizontal, 2 zonas (4+8) — CC 010 S1 — A 5555 mm
• 12 bidones horizontal, 3 zonas (4+4+4) — CC 029 S1 — A 6010 mm
• 24 bidones, 2 zonas (8+16) — NC 016 S1 — A 6300 mm
• 32 bidones, 4 zonas (8+8+8+8) — CC 030 S1 — A 7975 mm

Opcionales y personalización
Amplia lista de opciones: materiales (acero carbono / galvanizado / AISI 304 / AISI 316 en interior y/o exterior), ciclos de pintura especiales (imprimación epoxi + acabado poliuretano; certificados para entornos corrosivos), fondos (placa 3 mm, elementos tubulares, sumidero de recogida con distintas capacidades y drenajes), tipos de puerta (simple/doble, corredera, persiana, persiana vertical automática), sistemas de bloqueo anti‑viento/anti‑atrapamiento, extracción de humos y renovación de aire (temporizado, on/off, interbloqueado), detectores de gas con lógica de seguridad, armarios de control estancos o con mayor grado IP, variantes ATEX según zonificación de gas.

Documentación y ejemplos de planos
Fichas de layout y folletos técnicos disponibles para cada modelo (códigos de dibujo, capacidades, dimensiones, métodos de operación recomendados).

Características / especificaciones técnicas

• Métodos de calentamiento: Eléctrico, Vapor, Agua caliente, Aceite diatérmico; combinaciones dobles bajo pedido.
• Temperatura de trabajo: estándar hasta +100°C; variantes hasta +150°C (eléctrico). La temperatura alcanzable depende de las condiciones de suministro para calefacción por fluido.
• Rango de capacidad: 2 a 48 bidones (alternativamente 1–12 IBC); huella estándar 1200×1200 mm para 4 bidones por estación.
• Construcción: bastidor soldado en acero, paneles aislados en lana mineral sin amianto; acabados opcionales en AISI 304 / AISI 316.
• Control: regulador digital con sonda; zonas de regulación simples o múltiples según modelo.
• Seguridad: opciones de conformidad ATEX, interbloqueo de puertas, dispositivos anti‑atrapamiento, interbloqueo de extracción, detectores de gas.
• Opciones de fondo/depósito: fondo estándar 3 mm o fondo tubular; sumidero de recogida en varias capacidades, drenaje por brida o válvula de bola.
• Instalación: variantes interior o exterior; versiones exteriores con estanqueidad adicional, techo protector y armarios de control con IP superior.
• Documentación: layouts PDF por modelo y folletos generales con planos técnicos, dimensiones, listas de opciones y notas de instalación.
