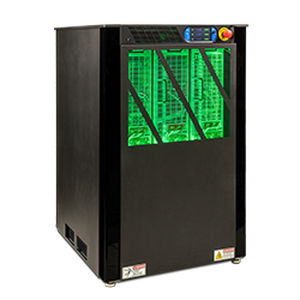

Simulador para aplicaciones aeronáuticas Sequoia

para aviónde cargade frecuencia

Descripción general
El California Instruments Sequoia Series es un simulador de red AC regenerativo programable de alta potencia y precisión que combina arquitectura de conmutación de potencia SiC con operación bidireccional en cuatro cuadrantes en un chasis de pie. Está diseñado para simular condiciones y perturbaciones de la red eléctrica mundial para ensayos de inversores, SAIs, sistemas V2G, energía eólica y sistemas de alimentación avionics, así como pruebas de conformidad.

Resumen del producto (tabla)
Modelo: Sequoia Series
Tensión: 0 - 333VAC
Corriente: 0 - 3.000 A/fase
Potencia: 15 kVA - 1,08 MVA
Descripción: Simulador de red regenerativo programable de precisión

Características y capacidades

• Dos rangos de tensión que permiten pruebas de sobretensión en sistemas basados en 480 V
• Configuraciones de instrumento para restablecer rápidamente un estado conocido
• Resolución temporal de 500 µS para transitorios
• Software Virtual Panels incluido
• Programación de formas de onda de corriente no lineales en modo carga
• Coordinación de fase entre múltiples unidades (LKM/LKS)
• Controles analógicos adecuados para pruebas PHIL y de modulación
• Trigger In & Out para coordinación con sistemas externos
• Amplios diagnósticos a bordo
• E/S digitales incluyendo RS232, USB, Ethernet (GPIB opcional)
• Pantalla color táctil de 5” intuitiva
• Auto‑paralelado para configuraciones multi‑chasis
• Bloques de bornes separados para salidas AC monofásicas y trifásicas

Funcionamiento sencillo
La serie Sequoia puede operarse completamente desde su pantalla táctil a color en el panel delantero, orientada por menús. Se proporcionan interfaces de control remoto USB y LAN y controladores de instrumento para integración con sistemas de prueba automatizados. El generador de formas de onda arbitrarias programable permite generar formas de onda específicas, mediciones en dominio tiempo/frecuencia y captura de formas de onda reales de tensión/corriente.

Configuraciones
La serie Sequoia ofrece cinco configuraciones de chasis único: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA y 90 kVA. Modelos multi‑armario (multi‑chasis) están disponibles para mayores requerimientos de potencia y permiten reconfiguración flexible (capacidad Reflex).

Elección de rangos de tensión
Rangos dobles estándar: 0–166 V y 0–333 V línea a neutro en salida acoplada directa. Capacidad máxima de salida trifásica: 287 VAC y 576 VAC línea a línea respectivamente. Rangos opcionales acoplados por transformador disponibles hasta 715 V L‑N y 1.238 V L‑L. Opción XVC definida por el usuario para aplicaciones a medida.

Alto factor de cresta
Soporta cargas con alto factor de cresta para accionar cargas no lineales difíciles. Ejemplo: el SQ30 tiene un factor de cresta de 4,5 y puede entregar hasta 300 A de corriente pico repetitiva (rango 166 V AC) por fase en cargas trifásicas; consultar las especificaciones por modelo para las clasificaciones de corriente pico.

Control remoto
Interfaces estándar RS232C, USB y LAN; IEEE‑488 (GPIB) opcional. El instrumento utiliza el protocolo de comandos SCPI para programación.

Hardware‑in‑the‑Loop (PHIL)
La función External Drive (-EXTD) permite el control analógico externo de la fuente durante la operación AC, convirtiendo la fuente en un amplificador de alto ancho de banda. Aplicaciones comunes PHIL incluyen simulación de plantas eléctricas, vehículos híbridos y simulación de energías renovables; las soluciones PHIL combinadas pueden lograr retardos globales tan bajos como ~100 µS.

Carga electrónica regenerativa AC/DC (opcional)
Un modo de carga electrónica AC/DC regenerativa programable opcional proporciona simulación de cargas no lineales con control preciso (incluyendo alto factor de cresta y factores de potencia variables) y puede regenerar energía de vuelta a la red. Modos soportados: Potencia constante, Corriente constante y RLC.

Aplicaciones de ensayo

• Ensayos de equipos de acondicionamiento de potencia
• Pruebas de energía verde interactiva con la red y generación distribuida
• Ensayos de electrónica aeronáutica y embarcada
• Ensayos de conformidad normativa
• Ensayos de cargadores de vehículos eléctricos (EVSE, V2G)
• Probadores de líneas de fabricación
• Simulación y pruebas avanzadas de energías renovables
• Pruebas según IEEE 1547
• Pruebas de motores

Especificaciones técnicas

• Designación del modelo: Sequoia Series
• Tensión (estándar L‑N): 0 – 166 V y 0 – 333 V (doble rango)
• Salidas trifásicas máximas (estándar): 287 VAC y 576 VAC línea a línea
• Rangos opcionales acoplados por transformador: hasta 715 V L‑N y 1.238 V L‑L
• Corriente: 0 – 3.000 A por fase (dependiente del modelo)
• Rango de potencia: 15 kVA – 1,08 MVA
• Configuraciones de chasis único: 15 kVA, 22,5 kVA, 30 kVA, 45 kVA, 90 kVA; configuraciones multi‑armario disponibles
• Resolución de transitorios: 500 µS (transitorios)
• Soporte de factor de cresta: ejemplo SQ30 factor 4,5 (corrientes pico repetitivas según modelo)
• Panel frontal: pantalla táctil color de 5"
• Comunicaciones: RS232C, USB, LAN; IEEE‑488 (GPIB) opcional; protocolo SCPI
• Opciones: External Drive (-EXTD) para PHIL, modo carga electrónica regenerativa AC/DC (Potencia constante/Corriente constante/RLC), opción XVC definida por el usuario
• Diagnósticos: diagnósticos integrados extensos; setups de instrumento para restauración rápida de estado
• Controles: GUI Virtual Panels incluidos; controles analógicos potentes para pruebas PHIL/modulación; trigger in/out para coordinación externa
• Funciones de hardware: auto‑paralelado para multi‑chasis, bornes separados para salidas monofásicas y trifásicas
