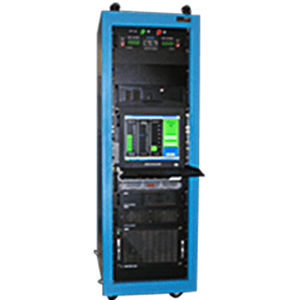

Simulador de batería programable BSS

para prueba de carga/descargapara simulación de células

Detalles del producto
Producto: Simulador de cadena de baterías (BSS)
Descripción: Sistema de simulación de baterías para emulación de carga y descarga en ensayos de naves espaciales

Descripción general
Los simuladores de cadena de baterías Elgar (BSS) ofrecen una emulación de alimentación controlable para pruebas espaciales. El BSS admite la simulación de topologías de baterías con múltiples terminales y está diseñado para la verificación integrada a nivel de sistema en lugar de la simple eliminación de baterías. El comportamiento del simulador se rige por tablas de carga en formato hoja de cálculo adaptadas a la topología y condiciones de la batería. Se pueden almacenar y recuperar múltiples tablas en el equipo anfitrión.

Modos de funcionamiento
El BSS opera en dos modos: estático y dinámico. En modo estático, un valor de estado de carga especificado genera instantáneamente la tensión terminal correspondiente, evitando largos ciclos de descarga. En modo dinámico, el BSS supervisa la energía de carga/descarga aplicada desde un punto de inicio y ajusta la tensión terminal en tiempo real para emular el comportamiento de la batería.

Configuraciones y simulación de sensores
Están disponibles versiones para pack de batería simple y doble. Se admiten corrientes de descarga de hasta 150 A y corrientes de carga de hasta 50 A por batería. Los simuladores de sensores opcionales (termistor, transductor de presión, salidas de carga de calefacción, galgas extensométricas, derivación/cortocircuito de celda) permiten la interacción en lazo cerrado con los reguladores de alimentación de la nave para una emulación realista.

Control e integración
Cada BSS es un sistema llave en mano totalmente integrado con interfaz gráfica Windows y software de control de hardware. El control se realiza mediante Ethernet estándar u opcionalmente GPIB usando comandos en formato SCPI. La gestión de archivos permite cargar y ejecutar múltiples bases de datos de baterías de forma transparente.

Características y ventajas

• Disponible en versiones de pack simple y doble para configuraciones de prueba flexibles
• Opciones de simulación de sensores para termistores, galgas extensométricas, cargas de calefacción y derivación/cortocircuito de celda
• El comportamiento de la batería se modifica mediante descarga de hojas de cálculo para simular químicas como NiMH, Li‑ion y NiCd

Operación de base de datos flexible
Un motor de base de datos dedicado calcula la tensión terminal a partir del estado de carga y la corriente instantánea y puede controlar transductores de presión simulados para permitir pruebas de carga en lazo cerrado. El motor puede emular fallos comunes de batería como celdas en cortocircuito, transferencia de carga degradada y envejecimiento.

Paquetes integrados de simuladores de sensores
Los simuladores integrados de termistor y transductor de presión permiten pruebas en lazo cerrado de sistemas de acondicionamiento de baterías, acelerando la depuración y ofreciendo mayor flexibilidad de prueba.

Totalmente programable
Todos los parámetros de la simulación son programables. Las simulaciones pueden suspenderse y reanudarse; los puntos de ajuste y los datos operativos están disponibles local o remotamente.

Atención a la seguridad de la nave
Se proporcionan múltiples mecanismos de seguridad, incluidos puntos de disparo/retroceso de sobrecorriente configurables por el usuario y protección programable contra sobretensión.

Amplio rango de potencia
Los niveles de potencia de carga/descarga están disponibles desde menos de 1 kW hasta varios kW para cubrir distintos requisitos de ensayo.

Servicio de integración en rack de potencia
Se pueden suministrar soluciones turnkey de subsistemas de potencia en rack, ensambladas con fuentes de alimentación programables adecuadas y configuradas según las especificaciones del cliente.

Seguridad del sistema de ensayo
El uso del BSS en lugar de baterías de vuelo reduce la necesidad de cargar/descargar repetidamente las baterías de vuelo y disminuye el riesgo de cortocircuito durante las campañas de ensayo.

Velocidad del proceso de ensayo
El BSS permite cambios de estado de carga rápidos y repetibles en comparación con las baterías de vuelo, acelerando los ciclos de verificación.

Especificaciones técnicas

• Familia/nombre del producto: Elgar Battery String Simulator (BSS)
• Modos de funcionamiento: Estático y Dinámico
• Control/interfaz: GUI Windows; Ethernet estándar; GPIB opcional; soporte de comandos SCPI
• Formato de tablas de carga: Base de datos en formato hoja de cálculo; múltiples tablas almacenables en el host
• Configuraciones disponibles: Versiones simulador de pack simple y doble
• Corriente de descarga: Hasta 150 A (por sistema)
• Corriente de carga: Hasta 50 A por batería
• Simulación de sensores: Termistor, transductor de presión, cargas de calefacción, galgas extensométricas, derivación/cortocircuito de celda
• Funciones de seguridad: Puntos de disparo/retroceso por sobrecorriente ajustables por el usuario; protección contra sobretensión programable
• Rango de potencia: Desde < 1 kW hasta varios kW
• Capacidades: Simular múltiples químicas incluyendo NiMH, Li‑ion, NiCd; simular fallos de batería (celdas en cortocircuito, transferencia de carga degradada, envejecimiento)
