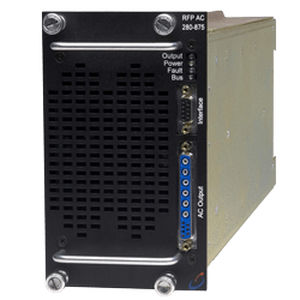

Módulo de potencia digital RFP AC

DCAC

Descripción general ReFlex Power™ es un sistema de alimentación programable modular de alta densidad que proporciona activos de CC, CA y carga electrónica, todo bajo el control de un único controlador. Proporciona una plataforma reconfigurable y flexible ideal para ATE y entornos de prueba de producción donde RFP™ puede proporcionar estímulo programable y potencia de polarización, así como cargas programables para el dispositivo (s) bajo prueba. El mainframe EIA 4U RFP™ puede alojar hasta 12 módulos de ranura simple o combinaciones de módulos de ranura simple, doble y triple de ancho. El mainframe puede soportar hasta 6 kW de potencia de salida. Se pueden controlar hasta 8 mainframes (potencialmente hasta 95 módulos) mediante un único controlador que utiliza un protocolo de bus propietario de alta velocidad. El controlador RFP™ se comunica con el host a través de una conexión LAN Ethernet diseñada para cumplir con el estándar LAN Extension for Instrumentation. Los módulos del sistema RFP™ pueden combinarse a través del controlador para crear "activos virtuales" con las combinaciones de tensión/corriente necesarias para un régimen de pruebas concreto, lo que reduce la complejidad logística y el coste total de propiedad. Los módulos de potencia disponibles incluyen

• Fuentes de CC programables de 330 vatios y ranura única
  • 16 V, 20,6 A
  • 65 V, 5,1 A
  • Fuentes de CC programables de 1 kW y ranura doble
    • 33 V, 30 A
    • 50 V, 20 A
    • 50 V, 25 A
    • 120 V, 8..3 A
    • 450 V, 2,3 A
    • Triple ranura, 875 VA, monofásica, alimentación de CA programable
    • Gama doble: 280 V(rms), 3,5 A(rms)
    • Gama doble: 140 V(rms), 7 A(rms)
  • Triple ranura, 500 V, cargas de CC electrónicas programables
  • 15 A, 375 W
  • 30 A, 750 W

Características principales

• Alta densidad de potencia (2 VA/pulgada cúbica)
• Salida monofásica o multifásica
• Funcionamiento en paralelo
• Factor de cresta de 4,8
• Tecnología de bucle de control digital
• ≥0,95 Corrección del factor de potencia (PFC)
• Simulación de ahogo
• Módulos CA 875 VA
• Gama de frecuencias de funcionamiento: 45 a 5.000 Hz (en función del módulo)
• Entrada CA/CC universal a través de la unidad central
• Integración configurable por el usuario y sencilla

Resumen de especificaciones Modelo: RFP AC Power Tensión: 140 - 280 V Corriente: 3,5 - 7 A Potencia: 875 VA Vista general: Módulo de alimentación ReFlex con salida de CA Descripciones y opciones de los números de modelo (selección extraída de la página) Mainframe RFP-M0000-001-0000 - Unidad central de 12 ranuras RFP-M0000-001-1E00 - Mainframe de 12 ranuras con conector de entrada de CA de 90 grados RFP-M0000-REC-0000 - Chasis de 12 ranuras para empotrar RFP-M0000-REC-1E00 - Mainframe empotrable de 12 ranuras con conector de entrada de CA de 90 grados Opciones de bastidor principal 5380059-01 - Módulo de supresión de ranuras del chasis 5380317-01 - Cable de línea de CA de 2 metros sin terminación con conector de mainframe acoplado 5380554-01 - Cable de línea de CA de 2 metros sin terminación con conector para bastidor principal para conexión monofásica de 125 V, 20 A 5380555-01 - Cable de línea de CA de 2 metros sin terminación con conector de placa base para conexión monofásica de 250 V, 20 A 5380556-01 - Cable de línea de CA sin terminación de 2 metros con conector de red para conexión trifásica de 120V/208V, 30A 5380318-01 - Conector de entrada de CA para el bastidor principal 5380054-01 - Cable de interconexión de chasis de 36 pulgadas 5380054-02 - Cable de interconexión del chasis 97 pulgadas 5380054-03 - Cable de interconexión del chasis 135 pulgadas Controlador RFP-C1LAN-000-0000 - Controlador estándar RFP-C1LAN-000-1F00 - Controlador con temperatura de funcionamiento ampliada Opciones de controlador 5380441-01 - Cable Dsub de 15 patillas de 9 pies para el controlador 5380441-03 - Cable Dsub de 15 patillas y 9 pies del controlador (curvado 90 grados) 5380509-01 - Conector de cortocircuito de enclavamiento del controlador 5380269-01 - Kit de acoplamiento de conectores Módulos CC (selección) 16 V RFP-D1016-021-1G00 - 1 ranura, 16 Vcc, 20,6 A, 330 W con relé de desconexión/polaridad (1G) RFP-D1016-021-2D00 - 1 ranura, 16 Vcc, 20,6 A, 330 W + Temp. oper. ampliada Temp. RFP-D1016-021-1G1A - 1 Ranura + Certificado de Calibración 65 V RFP-D1065-5A1-1G00 - 1 Ranura, 65 Vcc, 5,1 A, 330 W con Relé de Desconexión/Polaridad (1G) 33 V (2 ranuras, 1 kW) RFP-D2033-030-1G00 - 2 ranuras, 33 Vcc, 30 A, 1 kW con relé de desconexión/polaridad (1G) 50 V (2 ranuras, 1 kW) RFP-D2050-020-1G00 - 2 ranuras, 50 Vcc, 20 A, 1 kW con relé de desconexión/polaridad (1G) RFP-D2050-025-1G00 - 2 ranuras, 50 Vcc, 25 A, 1 kW con relé de desconexión/polaridad (1G) 120 V (2 ranuras, 1 kW) RFP-D2120-8A3-1G00 - 2 ranuras, 120 Vcc, 8,3 A, 1 kW con relé de desconexión/polaridad (1G) 450 V (2 ranuras, 1 kW) RFP-D2450-2A3-1G00 - 2 ranuras, 450 Vcc, 2,3 A, 1 kW con relé de desconexión/polaridad (1G) Opciones de módulos de CC (cables y kits) 5380444-01 - Cable de salida de 16 Vcc 9 pies 5380444-03 - Cable de salida de 16 Vcc y 9 pies - curva de 90 grados 5380445-01 - 65 Vcc cable de salida de 9 pies 5380446-01 - 33 Vcc/50 Vcc cable de salida de 9 pies 5380453-01 - Cable de salida de 9 pies 120 Vcc 5380447-01 - Cable de salida de 9 pies 450 Vcc 5380443-01 - Cable de 9 pines D-sub de 9 pies para módulo 5380508-01 - Conector de cortocircuito de enclavamiento del módulo 5380270-01 - Kit de acoplamiento de conector de 16 Vcc 5380270-02 - Kit de acoplamiento de conector de 65 Vcc 5380271-01 - Kit de acoplamiento de conector de 33 Vcc/50 Vcc 5380271-03 - Kit de conexión de 120 Vcc 5380271-02 - Kit de conexión de conectores de 450 Vcc Módulos CA RFP-A301K-875-1G00 - 3 ranuras, 875 VA, 45-1,2 kHz con relé de desconexión (1G) RFP-A301K-875-2D00 - 3 Ranuras, 875 VA, 45-1,2 kHz + Temp. oper. ampliada Temp. RFP-A305K-875-1G00 - 3 ranuras, 875 VA, 45-5 kHz con relé de desconexión (1G) RFP-A305K-875-2D00 - 3 Ranuras, 875 VA, 45-5 kHz + Temp. oper. ampliada Temp. Opciones de módulos CA 5380450-01 - Cable de salida de CA de 9 pies 5380450-03 - Cable de salida de CA de 9 pies - curva de 90 grados 5380272-01 - Kit de acoplamiento del conector de salida de CA Módulos de carga RFP-L3500-375-1G00 - 3 ranuras, 375 W, 500 Vcc, 15 A con relé de desconexión/polaridad (1G) RFP-L3500-750-1G00 - 3 ranuras, 750 W, 500 Vcc, 30 A con relé de desconexión/polaridad (1G) Opciones de módulo de carga 5380452-01 - Cargas CC Cable de entrada de 9 pies 5380273-01 - Kit de acoplamiento de conector de carga de CC Nota: los listados de modelos/opciones anteriores se han tomado directamente de la tabla de descripción del número de modelo del producto en la página.
