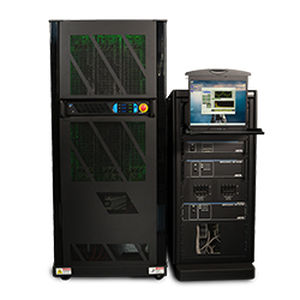

Sistema de prueba de inmunidad CTSHL

de precisiónde corriente fuerte

Resumen
La serie CTSHL de California Instruments (AMETEK Programmable Power) es un sistema de ensayo de armónicos y flicker conforme a IEC, diseñado para pruebas AC/DC de alta potencia. Ofrece a laboratorios y fabricantes una solución completa y auditable para verificar el cumplimiento de normas de armónicos, flicker e inmunidad en bajas frecuencias.

Solución de prueba completa / Ensayos de emisiones conducidas

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Normas de ensayo compatibles

• IEC 61000-3-2:2018+AMD1:2020 CSV — Límites para emisiones de corriente armónica (equipos ≤316 A por fase) — Ed. 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Limitación de cambios de tensión, fluctuaciones y flicker (equipos ≤316 A por fase) — Ed. 3.2
• IEC 61000-3-11:2017 RLV — Limitación de cambios de tensión, fluctuaciones y flicker (equipos ≤275 A por fase) — Ed. 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Límites para emisiones de corriente armónica (equipos ≤316 A por fase) — Ed. 2.1
• IEC 61000-4-11:2020 RLV — Ensayos de inmunidad a caídas de tensión, interrupciones breves y variaciones de tensión (equipos ≤316 A por fase) — Ed. 3.0 (pre-compliance)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Armónicos e interarmónicos incluyendo señalización en la red en el puerto de alimentación AC — Ed. 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Ensayo de inmunidad a fluctuaciones de tensión para equipos con corriente de entrada ≤16 A por fase — Ed. 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Ensayo de inmunidad a rizado en puerto de entrada DC — Ed. 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Variación de la frecuencia de la red, ensayo de inmunidad para equipos con corriente de entrada ≤16 A por fase — Ed. 1.2
• IEC 61000-4-29:2000 — Caídas de tensión, interrupciones breves y variaciones en puerto de entrada DC — Ed. 1.0 (pre-compliance)

Características clave de la serie CTSHL

• Adquisición DAQ directa por bus PC para muestreo conforme a IEC 61000-4-7 y transmisión rápida a disco para registros de auditoría.
• Software PC de Harmonics y Flicker con visualización en color en tiempo real y monitorización continua PASS/FAIL.
• Cálculo automático de la impedancia de sistema máxima permisible (Zsys) usando Zref y parámetros de flicker medidos según EN/IEC 61000-3-11.
• Configuración de pruebas, análisis de datos e informes intuitivos con exportación a PDF y MS Word.
• Adquisición de alta resolución sin huecos para reproducción y análisis posterior detallado (exportación ASCII disponible).
• Modos de reproducción paso a paso y reproducción rápida para revisar resultados.

Fuente de alimentación AC
La configuración CTSHL requiere una fuente AC/DC Sequoia o Tahoe. Estas fuentes ofrecen alta capacidad de corriente (hasta 125 ARMS por fase) y generación de formas de onda arbitrarias avanzadas, mediciones de precisión y análisis de onda. CTSHL se suministra como configuración/opción para estas fuentes AC.

Adquisición de datos directa de alta velocidad al PC
La adquisición basada en DSP proporciona muestreo conforme IEC y transmisión directa por bus PC. Una unidad de acondicionamiento e aislamiento (PACS-3-75) interconecta la salida AC con el equipo bajo prueba (EUT), ofreciendo aislamiento, acondicionamiento y filtrado anti-aliasing. El EUT se conecta mediante un bloque de terminales en el panel trasero.

Analizador de armónicos completo
Incluye un analizador de potencia conforme IEC para mediciones detalladas de tensión y corriente. Los armónicos e interarmónicos se miden continuamente sin huecos para cumplir IEC 61000-4-7; la monitorización incluye detección PASS/FAIL frente a límites de clase IEC con almacenamiento en base de datos protegida por contraseña.

Impedancia de referencia Flicker conforme IEC
Impedancias de referencia conforme IEC 60725 disponibles: OMNI-3-75 (75 A RMS por fase) en armario 43" para IEC 61000-3-11 y OMNI-3-37 para IEC 61000-3-3 (<16 ARMS). Esquema de conexión rápida para cambiar entre impedancias.

Medidor de Flicker conforme
Un medidor de flicker conforme IEC 60868 (PACS) con DSP está integrado en el sistema en armario.

Incluido en la configuración CTSHL

• Sistema de medida PACS-3-75 montado en armarío OMNI-3-75
• Impedancia agrupada trifásica OMNI-3-37MX para flicker IEC 61000-3-3
• Armarío de impedancia trifásica OMNI-3-75 para flicker IEC 61000-3-11
• Software CIC652 CTSL para IEC 61000-3-2 e IEC 61000-3-3 (P/N CIC652)
• Software CIC651 CTSH para IEC 61000-3-12 e IEC 61000-3-11 (P/N CIC651)
• PC en rack con tarjeta DAQ PCIe integrada
• Consola en rack con teclado y monitor integrados

Requisitos de PC

• CPU: Pentium 4, 1,2 GHz o superior
• RAM: 256 MB o más
• Disco duro: 20 GB o más (20 MB requerido para almacenamiento del programa)
• Pantalla: Monitor color SVGA
• Ranuras: Ranura PCI disponible para tarjeta A/D
• Software: MS Word, Windows
• IEEE-488: Controlador National Instruments IEEE y ranura PC disponible o puerto RS232 para control de la fuente

Otras opciones relevantes para la fuente AC

• Opción EN/IEC 61000-4-11 Caídas de tensión e interrupciones (pre-compliance)
• Opción EN/IEC 61000-4-13 Armónicos e Inter-armónicos

Opciones de PC y accesorios

• CIC-PC: PC clase Pentium con CTS y MXGUI preinstalados (chasis, teclado, ratón, Windows y MS Word)
• CIC-PCX: Añade monitor 15" e impresora al CIC-PC
• CI400PCI: Tarjeta A/D PCI de repuesto
• CI68C: Cable de interfaz de 37 pines de repuesto para PCI

Especificaciones técnicas

• Familia / modelo: CTSHL Series
• Fabricante / marca: California Instruments (AMETEK Programmable Power)
• Normas compatibles: IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• Requisito de fuente AC: Requiere fuente AC/DC Sequoia o Tahoe (hasta 125 ARMS por fase)
• Sistema de medida incluido: PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Software incluido: CIC651 (CTSH) y CIC652 (CTSL)
• DAQ: Tarjeta DAQ PCIe integrada con streaming directo por bus PC
• Medidor de flicker: PACS conforme IEC 60868 + DSP
• Armario: 43" para impedancias agrupadas (serie OMNI)
• Requisitos PC: Pentium 4 o superior, 256 MB RAM, 20 GB HDD, SVGA color, ranura PCI para A/D
• Capacidades: Medición de armónicos e inter-armónicos, medición de flicker, monitorización continua pass/fail, informes detallados conformes IEC
