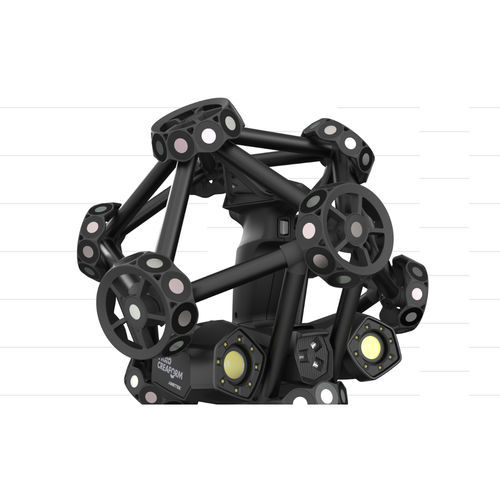

Escáner 3D MetraSCAN BLACK2

para CMMópticoportátil

Descripción general
El MetraSCAN 3D es un escáner CMM óptico portátil de nivel metrológico diseñado para control de calidad en planta y laboratorios de metrología. Su arquitectura 3‑en‑1 permite modos C‑Track, autónomo y sondeo (con HandyPROBE), facilitando despliegues flexibles con trazabilidad acreditable.

Características clave

• Precisión de nivel metrológico y trazabilidad ISO/IEC 17025
• Tres configuraciones operativas: modo C‑Track, modo autónomo y modo sondeo (compatible con HandyPROBE)
• Tecnología de láser azul optimizada para superficies brillantes y reflectantes—minimiza la preparación de piezas
• Referenciación dinámica (autoposicionado y C‑Track) para mantener precisión en grandes volúmenes
• Escaneos de alta resolución y visualización de malla en tiempo real para retroalimentación inmediata
• Escaneo sin objetivos y alto rendimiento de medida para acelerar el flujo escaneo→informe
• Volumen de medida expandible mediante fotogrametría integrada y extensión automática

Aplicaciones

• Inspección dimensional y primera pieza
• Control de calidad (QC) y aseguramiento de calidad (QA) en producción
• Verificación de ensamblajes, validación de utillajes y MRO
• Análisis de deformaciones y ingeniería inversa (scan‑to‑CAD)
• Inspecciones en planta y flujos de trabajo de laboratorio de metrología

Modos de funcionamiento

• Modo C‑Track: configuración rápida con referenciación dinámica para piezas de cualquier tamaño
• Modo autónomo: inspecciones rápidas en espacios confinados o geometrías complejas sin limitación de visibilidad
• Modo sondeo: escaneo combinado y sondeo táctil con HandyPROBE

Ventajas

• Rendimiento metrológico fiable en planta—insensible a vibraciones y movimiento de pieza
• Visualización de malla en vivo y adquisición guiada para captura eficiente de datos
• Escaneo sin objetivos que reduce la preparación y los requisitos de sujeción
• Altas tasas de medida y generación de mallas instantáneas que aceleran inspecciones e informes
• Accesorios modulares y kits de automatización disponibles para integración en producción

Características / Especificaciones técnicas

• Nombre comercial: MetraSCAN 3D
• Precisión declarada (configuración principal típica): 0,025 mm
• Resolución de medida: 0,025 mm
• Fuente de luz (ejemplo de configuración): múltiples líneas láser azules (p.ej. 46 + 1)
• Certificación: trazabilidad de laboratorio acreditado ISO/IEC 17025
• Referenciación dinámica: autoposicionado y C‑Track
• Volumen de medida: grande y expandible con fotogrametría integrada
• Manejo de superficies: láser azul para superficies brillantes, oscuras y reflectantes—preparación mínima
• Velocidades típicas de medida (según variante): ~1 800 000 a ~2 800 000 mediciones/s
• Precisión volumétrica indicativa (según variante): ~0,064–0,075 mm
• HandyPROBE opcional para flujos conjuntos de escaneo y sondeo
