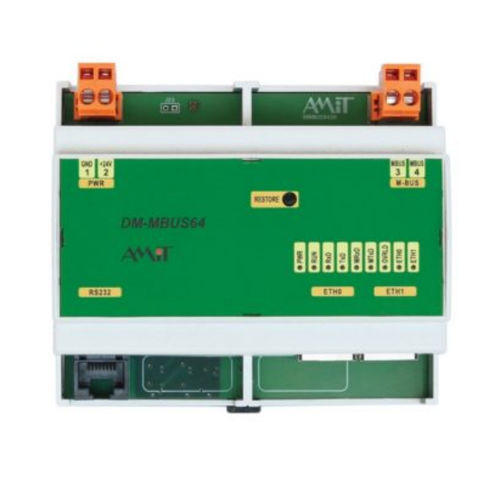

Convertidor de protocolos DM-MBUS64

EthernetRS232M-Bus

El convertidor de microprocesador DM-MBUS64 con interfaz M-Bus está diseñado para la lectura de contadores de energía - lectura de calor y frío medidos, lectura de contadores de agua, electricidad, gas, etc. Podemos conectar hasta 64 dispositivos M-Bus tipo esclavo, el bus se alimenta de la fuente interna del convertidor. Los datos del M-Bus están disponibles a través de la interfaz RS232 o Ethernet (interruptor con dos puertos). El convertidor está diseñado para ser montado en carril DIN 35 mm y alimentado desde una fuente de 24 V DC. El convertidor aísla galvánicamente todas las interfaces de comunicación entre sí, el M-Bus está conectado galvánicamente a la fuente de alimentación. En parte del convertidor, el M-Bus está protegido contra un cortocircuito en la línea y contra la sobretensión (transil 600 W), y además es capaz de indicar un estado de interfaz sobrecargado. El convertidor DM-MBUS64 admite las siguientes opciones de comunicación: RS232 -MODBUS RTU -modo transparente (directo) Ethernet -MODBUS TCP/IP (máx. 6 clientes) -Tramas M-Bus en modo APE (un protocolo de AMiT) o en modo Directo (tramas encapsuladas en paquetes TCP o UDP) Podemos configurar las opciones de comunicación de forma independiente en las interfaces RS232 y Ethernet. Los datos de configuración se guardan en la EEPROM. Configuramos el convertidor a través de la interfaz RS232 o Ethernet (mediante el programa MB2ETTest), o mediante una interfaz web (requiere el modo de servicio activado).
