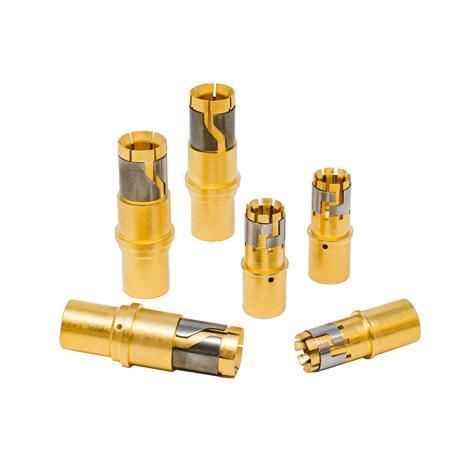

Contacto eléctrico de engaste Temper-Grip

de muellepara aplicaciones industriales

Características clave

• Hasta ~40% más de corriente admisible para el mismo tamaño de contacto frente a contactos estándar
• Tecnología Napkin-Ring que evita la relajación de las púas a altas temperaturas para mantener un contacto real y reducir la resistencia
• Versiones con capucha (hooded) y sin capucha disponibles
• Múltiples opciones de terminación; compatible con herramientas de crimpado estándar (p. ej. serie M22520 con matrices adecuadas)
• Perno High-Current opcional para optimizar el aumento de temperatura y la capacidad de corriente
• Resistencia a 500 ciclos de acoplamiento/desacoplamiento

Aplicaciones

• Conectores serie MIL-DTL-38999
• Implementaciones 38999 POWER Series
• Familias de conectores EN4165 y EN3645 (dependiendo del tamaño)

Información técnica
Mecánica: resistencia a 500 ciclos de acoplamiento/desacoplamiento; rendimiento frente a choque y vibración según EN3645 / MIL-DTL-38999. Eléctrico: consultar curvas de aumento de temperatura para la corriente máxima continua; capacidades de sobrecarga eléctrica: Tamaño 8 — 92 A durante 40 s y 460 A durante 0,6 s; Tamaño 4 — 160 A durante 40 s y 800 A durante 0,6 s. Ambiental: rango de funcionamiento continuo −65°C a +200°C.

Detalles adicionales del producto
N.º de pieza (ejemplo): 612793. Compatibilidad: Compatible con MIL-DTL-38999, EN3645, EN4165 según el tamaño. Puede acoplarse con pines estándar o con pines High-Current (el aumento de temperatura y la corriente admisible difieren según la elección de pin). Variantes hooded y non-hooded disponibles a petición.

Especificaciones técnicas

• Nombre de la serie: Temper-Grip
• Resistencia: 500 ciclos de acoplamiento/desacoplamiento
• Temperatura de funcionamiento: −65°C a +200°C (continuo)
• Aumento de corriente vs contactos estándar: hasta +40% (valores de referencia, con pines High-Current)
• Sobrecargas eléctricas: Tamaño 8 — 92 A (40 s) / 460 A (0,6 s); Tamaño 4 — 160 A (40 s) / 800 A (0,6 s)
• Mecánica: choque y vibración según EN3645 / MIL-DTL-38999
• Terminación: múltiples tipos; compatible con utillaje de crimpado estándar
• Versiones: hooded y non-hooded
• Tecnología clave: diseño de contacto Napkin-Ring para mantener la fuerza de contacto y reducir la resistencia a alta temperatura
• Familias de conectores típicas: MIL-DTL-38999, EN3645, EN4165 (dependiente del tamaño)
