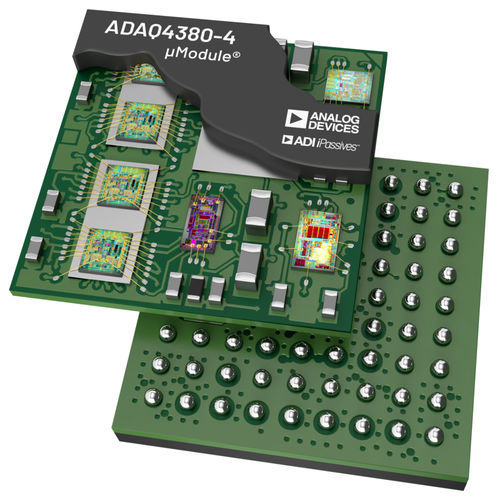

Tarjeta de adquisición de datos 4 canales ADAQ4380-4

16 bits

El ADAQ4380-4 es un sistema μModule® de adquisición de datos (DAQ) de precisión de 16 bits y cuatro canales que reduce el ciclo de desarrollo de un sistema de medición de precisión al transferir los retos de diseño de la cadena de señales de selección de componentes, optimización y diseño del diseñador al dispositivo. Gracias a la tecnología System-in-Package (SIP), el ADAQ4380-4 reduce el número de componentes del sistema final combinando múltiples bloques comunes de procesamiento y acondicionamiento de señales en un único dispositivo. El ADAQ4380-4 se compone de: Un ADC SAR de cuatro canales de alta resolución de 16 bits y 4 MSPS de muestreo simultáneo Controladores ADC totalmente diferenciales de bajo ruido Una referencia de tensión de precisión de 3,3 V Amplificadores tampón de bajo ruido Un regulador lineal de bajo ruido y baja caída, y Componentes pasivos críticos necesarios para lograr un rendimiento óptimo de la cadena de señal Utilizando la tecnología iPassives® de Analog Devices, Inc., el ADAQ4380-4 incorpora componentes pasivos críticos con características superiores de adaptación y deriva para minimizar las fuentes de error dependientes de la temperatura y ofrecer el mejor rendimiento de cada uno de los bloques individuales. El ADAQ4380-4 dispone de un bloque de sobremuestreo en chip para mejorar el rango dinámico y reducir el ruido en anchos de banda bajos. Este bloque puede aumentar hasta dos bits la resolución añadida. El ADAQ4380-4 está diseñado con una etapa ADC Driver configurable, que proporciona ajustes de ganancia o atenuación seleccionables por el usuario. El ADAQ4380-4 puede funcionar en configuraciones de entrada totalmente diferencial o de un solo extremo a diferencial. Alojado en una carcasa de 8 mm x 8 mm. 0.8 mm, BGA de 81 bolas, el ADAQ4380-4 μModule® permite un diseño compacto sin sacrificar el rendimiento y simplifica la gestión de la lista de materiales del sistema final.
