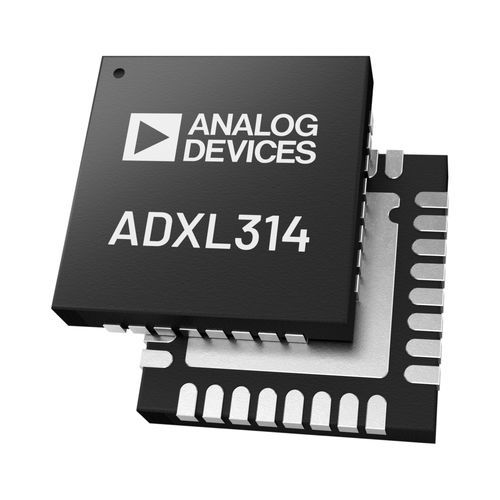

Módulo de acelerómetro de 3 ejes ADXL314

con salida digital

El ADXL314 es un acelerómetro digital de 3 ejes con un rango de ±200 g y una resolución de 13 bits. Los datos de salida digital se formatean como datos de 16 bits, complemento a dos y son accesibles a través de una interfaz periférica serie (SPI), de 3 o 4 hilos, o una interfaz digital I2C. Un sistema integrado de gestión de memoria con un búfer FIFO (first in, first out) de 32 niveles puede almacenar datos para minimizar la actividad del procesador anfitrión y reducir el consumo total del sistema. Los modos de bajo consumo permiten una gestión inteligente de la energía basada en el movimiento con detección de umbral y medición activa de la aceleración con una disipación de energía baja, normalmente 65 μA para VS = 2,5 V a una velocidad de datos de salida (ODR) de 100 Hz. El ADXL314 se suministra en un pequeño y delgado LFCSP de 32 terminales de 5 mm × 5 mm × 1,45 mm. APLICACIONES Monitorización de neumáticos y baterías Detección de eventos de alta fuerza rango de medición de ±200 g Bajo consumo: 170 μA en modo de medición y 17 μA en modo de espera a VS = 2,5 V (típico) Ancho de banda seleccionable por el usuario hasta 3200 Hz ODR Resolución de salida fija de 13 bits Rango de tensión de alimentación: de 2,0 V a 3,6 V El sistema de gestión de memoria integrado con tecnología FIFO minimiza la carga del procesador host Detección de eventos de choque Monitorización de actividad/inactividad Interfaces digitales SPI (3 ó 4 hilos) e I2C Amplio rango de temperaturas: -40 a +125°C supervivencia a golpes de 10.000 g Sin plomo y conforme a RoHS Pequeño y delgado: lFCSP de 32 terminales, 5 mm × 5 mm × 1,45 mm Certificación AEC-Q100 para aplicaciones de automoción
