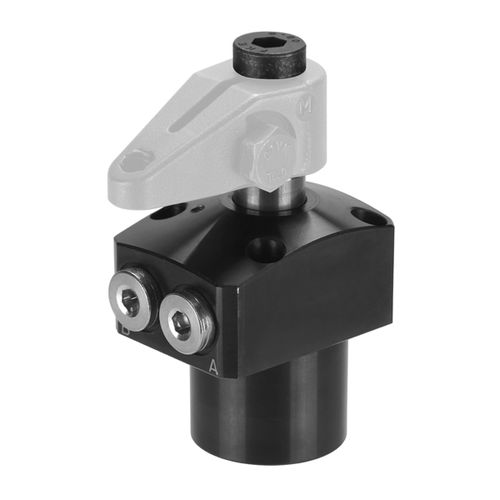

Brida de sujeción hidráulica 6941KP

pivotante

Caja del cilindro de aluminio de alta resistencia, anodizado en rojo. Vástago del émbolo templado por cementación y cromado. Rascador contra la entrada de suciedad en el vástago del émbolo. Estrangulador regulable integrado. Suministro sin bridas de sujeción. Suministro de aceite mediante conexión roscada o canal de aceite en el cuerpo del dispositivo. La garra giratoria se fija en dispositivos de sujeción en los que las piezas de trabajo tengan que ser fácilmente accesibles y en los que la piezas tengan que ser insertadas por arriba. Las piezas de trabajo con formas irregulares o complejas se pueden fijar con bridas especiales (bajo pedido). El movimiento giratorio se efectúa mediante un mecanismo de guía de bola. Nota: Las garras giratorias pueden controlarse mediante las conexiones para tuberías o a través de los canales frontales. En ambos casos deberán utilizarse las juntas tóricas existentes para la estanqueización. Para ello, para la superficie de la brida del dispositivo del cliente, se necesita una rugosidad de superficie menor o igual a Rz 6,3 µm en la zona de las juntas tóricas. La carrera del émbolo está guiada. Por consiguiente, hay que observar el caudal volumétrico Q máx. Es indispensable tener en cuenta la longitud y el peso de la brida de sujeción. Durante el montaje de los accesorios en el émbolo no se debe ejercer ninguna fuerza sobre éste. Tenga en cuenta que exista una ventilación perfecta durante la puesta en funcionamiento. Atención: ¡Tenga en cuenta la posibilidad de multiplicación de presión durante la utilización de la válvula de estrangulación!
