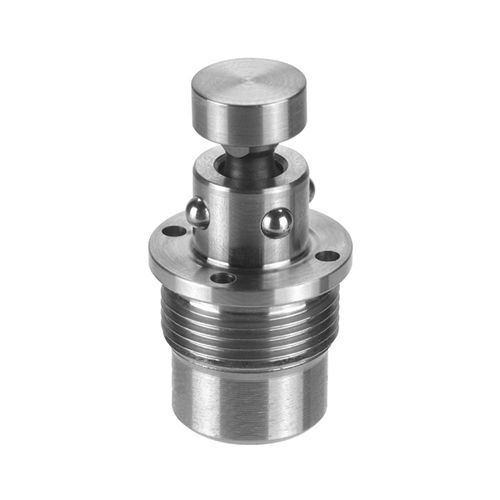

Dispositivos de apriete modular 6214M-01

mecánicocuerpo roscado

Apertura mecánica. Cuerpo y émbolo templados. Precisión de reproducibilidad < 0,1 mm Sistema mecánico de sujeción de punto cero para la sujeción con tiempo de preparación optimizado durante el mecanizado sin arranque de material. El sistema mecánico de sujeción de punto cero se abre pulsando con la mano el botón de accionamiento. El bloqueo se realiza mecánicamente mediante fuerza de resorte. Para ello no es necesaria una herramienta. La superficie de apoyo, que se atornilla el módulo de fijación, sirve como placa base. Un perno de activación prolongado, con una altura de 20 mm está disponible bajo el número de pedido 561391. La herramienta de montaje adecuada está disponible bajo el número de pedido 559439. Números de pedido de los casquillos de sujeción: 559092 y 559093. * Tenga en cuenta, por favor, las instrucciones de montaje. Sobre demanda: - Esquemas de montaje
