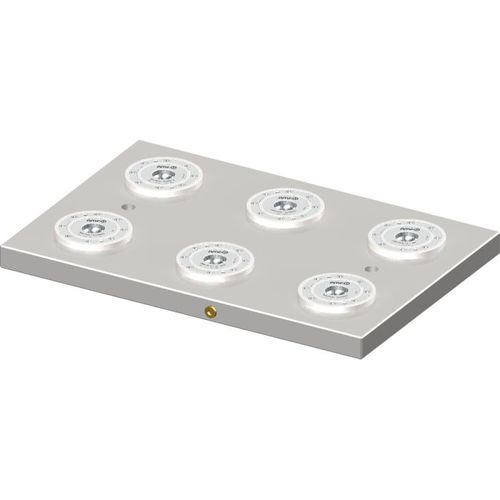

Estación de sujeción accionado hidráulicamente 424119

Descripción breve

• Desbloqueo hidráulico
• Tamaño de los módulos de sujeción: KH20
• Presión de servicio de apertura: 50 - 60 bar
• Superficie de apoyo de los módulos: acero inoxidable y templado
• Placa base: acero sin temple
• Repetibilidad: < 0,005 mm

Variantes (resumen)
N.º de pedido | Tamaño | Fuerza de cierre [kN] | Fuerza de retención* [kN] | Peso [kg] | Su precio
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | no especificado
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | no especificado
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | no especificado

Dimensiones (variante 424119)
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

Indicaciones

• Si lo desea, se pueden realizar orificios de fijación en la placa base según sus especificaciones.
• Acoplamiento rápido compatible: n.º de pedido 427872 (manguito) y 427856 (enchufe).
• Por favor, tenga en cuenta el manual de montaje.
• Bajo pedido: otras dimensiones, cotas principales y número de módulos de sujeción.

CAD / Descargas

• Modelos 3D CAD (visor CAD integrado / descarga disponible).
• Hoja de datos PDF (inglés) disponible.

Especificaciones técnicas

• N.º de pedido: 424119
• Tipo de producto: estación de sujeción
• Modo de funcionamiento: hidráulico
• Tamaño módulo: 20 (KH20)
• Fuerza de cierre [kN]: 20 (por módulo, p. ej. 6 x 20 en versión de 6 módulos)
• Fuerza de retención [kN]: 55 (por módulo, p. ej. 6 x 55 en versión de 6 módulos)
• Presión de servicio de apertura: 50 - 60 bar
• Superficie de contacto módulos: acero inoxidable y templado
• Placa base: acero sin temple
• Repetibilidad: < 0,005 mm
• Peso (variante 424119): 72,4 kg
• Dimensiones (variante 424119): A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Conexión de tubería: R = G1/4
• EAN: 4020772424114
• CTN (código arancelario): 84662020
• REACH: sí (Validación: 14.06.2023)
• ROHS: sí
• Nota de mantenimiento: ver documentación impresa/online o manual de instrucciones incluido
