Válvula de vaciado

de presiónmanualde sangrado

Descripción del producto

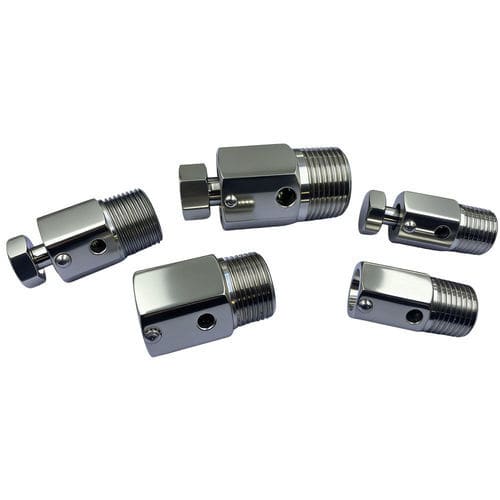

Válvula de drenaje AJL Standard Cap / Casquillo hexagonal (tipo bola de sello duro) diseñada para drenaje, ventilación y mantenimiento de válvulas de bola, compuerta y equipos de cabezal de pozo en aplicaciones de petróleo, gas y tratamiento de aguas industriales. Incluye puerto de ventilación y pasador de bloqueo para una operación controlada. Conexiones NPT estándar y personalización no estándar disponibles.

Especificaciones de conexión
Roscas estándar: 1/2-14NPT, 3/4-14NPT, 1-11.5NPT. Tamaños y conexiones no estándar disponibles bajo pedido.

Tipo de producto
Válvula de purga con cabeza hexagonal estándar; válvula de purga con casquillo hexagonal interno.

Alcance de aplicación
Drenaje, alivio de presión y descarga en válvulas de bola, compuerta, árboles de pozo, preventores de reventones y válvulas principales de tubería en sistemas de petróleo, gas y tratamiento de agua industrial.

Material del cuerpo
316SS o 304SS; materiales o tratamientos no estándar disponibles mediante personalización.

Medio de trabajo
Petróleo, gas natural, agua y fluidos de proceso compatibles.

Especificaciones de rendimiento

• Prueba hidrostática (alta presión de agua): 35–135 MPa durante 2 minutos
• Prueba de aire: 0.6–0.8 MPa durante 2 minutos

Estructura del producto
Estructura de bola de sello duro con asientos de precisión para asegurar un sellado estable a alta presión.

Material de la bola
Aleación de carburo de tungsteno YG6 para resistencia al desgaste y a la corrosión en servicios exigentes.

Presión de trabajo
≤ 10,000 PSI (aprox. 68.9 MPa).

Temperatura de trabajo
-50°C a 200°C según materiales y configuración de sellado.

Introducción del producto
La válvula de drenaje AJL Standard Cap / Casquillo hexagonal está diseñada para operaciones fiables de drenaje y ventilación en entornos de petróleo, gas y tratamiento de aguas. La bola de sello duro y el cuerpo de acero inoxidable ofrecen larga vida útil y rendimiento estanco a alta presión. Las opciones de roscas NPT facilitan la instalación; se admiten conexiones personalizadas para requisitos de proyecto.

Ventajas clave
Materiales duraderos
Cuerpo en 316SS/304SS y bola en carburo de tungsteno YG6 que proporcionan resistencia a la corrosión y al desgaste en condiciones severas.

Sellado a alta presión
Diseño de sello duro con clasificación hasta 10,000 PSI, validado por pruebas hidrostáticas y neumáticas para asegurar un sellado fiable.

Diseño práctico
Puerto de ventilación y pasador de bloqueo para drenaje seguro y controlado. Disponible en versiones Standard Cap y casquillo hexagonal según necesidades de instalación y operación.

Conexiones flexibles
Tamaños NPT estándar con opciones de personalización no estándar para adaptarse a distintos sistemas de tubería.

Aplicaciones
Uso en plataformas de perforación, oleoductos y gasoductos, plantas de procesamiento de gas, sistemas de tratamiento de aguas industriales, árboles de cabeza de pozo, preventores de reventones y válvulas principales de tubería.

Marca y origen
Marca AJL. Fabricado en Suzhou, China con mecanizado profesional y control de calidad estricto.

Especificaciones técnicas

• Nombre de la pieza: Válvula de drenaje
• Modelo: AJL Standard Cap / Casquillo hexagonal
• Especificaciones de conexión: 1/2-14NPT; 3/4-14NPT; 1-11.5NPT (personalización disponible)
• Tipo de producto: Válvula de purga cabeza hexagonal estándar; válvula de purga cabeza hexagonal interna
• Material del cuerpo: 316SS, 304SS (materiales personalizables disponibles)
• Material de la bola: Aleación de carburo de tungsteno YG6
• Medio de trabajo: Petróleo, gas natural, agua
• Presión de trabajo: ≤ 10,000 PSI
• Temperatura de trabajo: -50°C a 200°C
• Pruebas de rendimiento: Hidrostática 35–135 MPa por 2 min; Aire 0.6–0.8 MPa por 2 min
• Estructura del producto: Válvula de bola con sello duro
• Lugar de origen: Suzhou, China
• Marca: AJL
