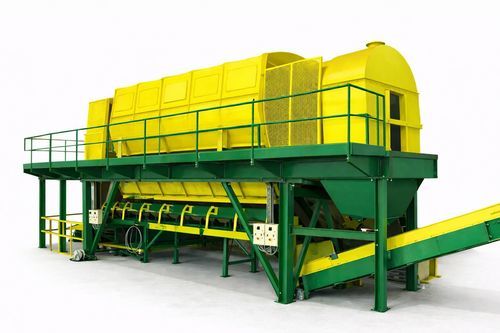

Criba de tambor

rotativapara productos a granelpara carga pesada

Descripción general
Los tamices rotativos (trommels) son unidades de cribado rotativas diseñadas para la separación continua de materiales a granel en entornos de procesamiento industrial. Son el resultado de décadas de experiencia en diseño mecánico e integración modular de instalaciones.

Estructura base
Chasis modular diseñado para resistencia estructural, funcionamiento silencioso e integración sencilla en plantas complejas.

Sistema de transmisión
Las ruedas motrices, de soporte y de guía están revestidas de poliuretano para minimizar vibraciones y ruido a altas velocidades de operación. La transmisión está dimensionada para ciclos de trabajo industriales y un rendimiento fiable.

Separación
Los paneles de cribado están disponibles con diversas formas y tamaños de aperturas e incluyen protecciones anti-enrollamiento para evitar el enganche del material.

Facilidad de mantenimiento
Equipados con amplias pasarelas de acceso, múltiples puntos de acceso para mantenimiento, grandes puertas de seguridad monitorizadas e iluminación interna integrada para facilitar inspecciones y trabajos de servicio.

Transporte y diseño modular
Los tamices rotativos están construidos a partir de secciones modulares que pueden ensamblarse en más de 30 configuraciones. La longitud de cribado puede extenderse hasta 25 m combinando dos unidades. Existe una versión atornillada para simplificar el transporte y montaje de modelos de gran tamaño.

Datos técnicos - longitudes y diámetros comunes
Tambor del trommel: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Longitud total (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Longitud de cribado (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Diámetro del tamiz (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Ancho total (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Altura total (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Peso (t): 35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
Inclinación (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Capacidad (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Características / especificaciones técnicas

• Construcción modular: más de 30 configuraciones posibles
• Longitud de cribado ampliable hasta 25 metros combinando unidades
• Chasis diseñado para funcionamiento silencioso y mayor vida útil de componentes críticos
• Ruedas motrices, de soporte y guía recubiertas de poliuretano para bajas vibraciones y operación silenciosa
• Paneles de cribado con varias formas de apertura y protección anti-enrollamiento
• Accesos de mantenimiento: pasarelas amplias, accesos múltiples, puertas de seguridad monitorizadas e iluminación interna
• Versión atornillada disponible para facilitar transporte y montaje de modelos grandes
• Tamaños típicos de tambor y capacidades correspondientes: ver tabla anterior
