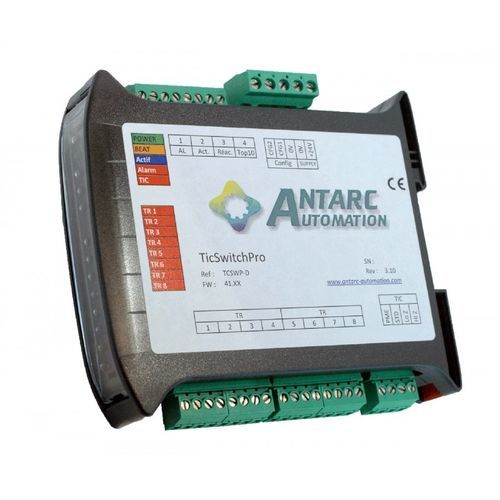

Descodificador TicSwitch®
Añadir a mis favoritos
Añadir al comparador
Descripción
Presentación
Funciones principales
Compatibilidad y rangos tarifarios soportados
Configuración específica
Ámbitos de aplicación
Características / especificaciones técnicas
- Decodificador de señales teleinformación cliente (TIC) de contadores electrónicos para extraer el periodo tarifario en curso.
- Información disponible en 8 salidas libres de potencial NO.
- Versión Pro: datos de contabilización de energía activa, reactiva y Top10 disponibles en salidas OptoMos. Salida OptoMos dedicada para la alarma "Fallo señal TIC".
- Alimentación: 10–30VDC o 85–264VAC según versión.
Funciones principales
- 1 entrada TIC opto‑aislada (acoplador opto‑aislado integrado) con configuración alta/baja impedancia para coexistir con sistemas de terceros.
- 8 salidas TOR para periodos tarifarios.
- Versiones Pro y de cortafuegos de carga: 4 salidas de impulsos de energía (OptoMos).
- Factor de impulso seleccionable (100 Wh por defecto o 10 Wh mediante puente externo). Versión DN: impulsos hasta 20 Hz (suscripciones hasta 720 kW a 10 Wh/impulso). Versión DH: 60 Hz (suscripciones hasta 2 MW a 10 Wh/impulso).
- No requiere software ni hardware dedicado; se entrega listo para usar.
Compatibilidad y rangos tarifarios soportados
- Compatible con contadores electrónicos Azul (CBE), Amarillo (CJE), Verde (ICE), LINKY, PME‑PMI, SAPHIR (si dispone de salida TIC, 1200 o 9600 baudios).
- Admite contadores en inyección (cogeneración, fotovoltaica, eólica).
- Soporta tarifas:
- Azul (CBE): hasta 6 franjas (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR).
- Linky (LNK): 1 a 8 franjas.
- Amarillo (CJE): 6 franjas (HPE/HCE/HPH/HCH/P/PM).
- Verde (ICE): hasta 8 franjas (PM/HH/HPE/HCE (A5 EJP) / P/HPH/HCH/HPD/HCD/HPE/HCE/JA (A8 Base)).
- ICE‑4Q Injection, PME‑PMI, SAPHIR: hasta 8 franjas según configuración.
Configuración específica
- Para ICE‑4Q, PME‑PMI, SAPHIR: posibilidad de configurar la decodificación en periodo de consumo o de inyección (puente en bornes dedicados).
- Segundo puente: configuración de las salidas de "energía" (Pro y cortafuegos de carga) según el tipo de contador (p. ej.: consumo/inyección, energía 1/2, Distribuidor/Proveedor).
Ámbitos de aplicación
- GTB / GTC
- Sistemas de gestión y optimización energética
- Monitorización energética
- Corte de carga
Características / especificaciones técnicas
- Referencia producto (SKU): TCSW-D
- Número de entradas TIC: 1
- Número de salidas TOR: 8
- Salidas relé: 8 relés 1A / 30VDC - 0,5A / 125VAC (todas las versiones)
- Salidas OptoMos (Pro y cortafuegos): 4 OptoMos 48V / 200mA AC/DC
- Alimentación eléctrica: 10–30VDC o 85–264VAC (según versión)
- Consumo: típ. 0,7W - 30mA @ 24VDC
- Conexiones: conectores desmontables Phoenix (MSTB paso 5.08 para alimentación; MCV paso 3.81 / RJ45 para vía TIC PME‑PMI; MCV paso 3.81 para salidas)
- Dimensiones: 22.5 (A) x 101 (Al) x 119 (P) mm
- Peso: 140 g
- Fijación: riel DIN simétrico
- Posición de funcionamiento: indiferente
- Temperatura de funcionamiento: -20°C a 80°C
- Humedad ambiente: 10 – 90 % HR (sin condensación)
- Compatibilidad con contadores citados: Landis & Gyr (L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 según FW), Sagem (S10C2, U3C2, C1000, C2000, C2000‑4...), LINKY mono/tri, SagemCom C3000, Actaris (A70TJ, A12ETJ...), Chauvin‑Arnoux TRIMARAN 2, Actaris QE16, QE16M, Itron ACE6000, SagemCom C3500, ALTYS, etc.
