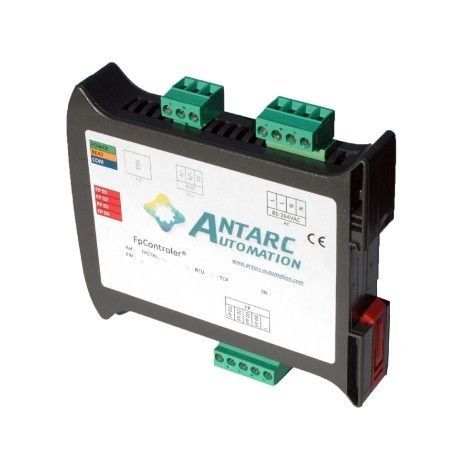

Pasarela de comunicación FpControler®

industrialde telemetríaEthernet

Descripción breve

• Pasarela Modbus a hilo piloto (Fil Pilote) de 4 u 8 canales
• Compatible con órdenes de 4 y 6 posiciones
• Hasta 25 radiadores controlados por canal
• Modbus RTU o Modbus TCP
• Alimentación 85-264 VAC
• Indicador de estado por canal
• Modo de arranque configurable por canal
• Carcasa modular para DIN 22,5 mm (1,25U)

Descripción detallada
FpControler es una pasarela Modbus a hilo piloto que permite a una GTB controlar flotas de radiadores eléctricos. Direcciona 4 u 8 zonas independientes. Las salidas son optoaisladas y permiten la conexión de decenas de radiadores distribuidos entre las salidas. Cada salida puede configurarse con cuatro órdenes (Confort / Eco / Antihielo / Apagado) o seis órdenes (Confort -1°C / Confort -2°C). El modo por defecto de cada canal al encender o tras un time‑out de comunicación Modbus es configurable. La configuración se limita a la definición de la dirección del módulo y se realiza vía Modbus sin herramienta dedicada. La pasarela está disponible en versiones Modbus RTU (RS485) o Modbus TCP (Ethernet), y en variantes de 4 u 8 salidas de hilo piloto.

Campos de aplicación

• Control de flotas de radiadores eléctricos mediante GTB con comandos de hilo piloto
• Desconexión inteligente de carga
• Gestión del confort

Información técnica

• Bus (RS485): RS485 sobre par trenzado
• Velocidades (RS485): 1200, 2400, 9600, 19200 baudios
• Paridad: none / par / impar
• Bus (Ethernet): Ethernet sobre par trenzado
• Velocidades (Ethernet): 10 / 100 Mbps
• Protocolo: Modbus / Jbus
• Funciones soportadas: 3, 6 y 16
• Longitud de agrupamiento: 30 registros
• Alimentación: 85-264 VAC
• Consumo: 0,7 W sin cargas de hilo piloto (típ. RTU)
• Conexiones: Alimentación, bus y hilo piloto mediante conector desmontable Phoenix MSTB paso 5.08
• Número de radiadores controlados: indicativo ~100 (nota del producto: hasta 25 por canal; ≈50 radiadores conectables repartidos en las salidas)
• Geometría: Dimensiones 22.5 x 101 x 119 mm (An x Al x F)
• Peso: 148 g
• Montaje: Carril DIN simétrico
• Posición de funcionamiento: indiferente
• Ambiente: Temperatura de funcionamiento -20°C a 80°C
• Humedad ambiente: 10–90 % HR, sin condensación

Características / especificaciones técnicas

• Nombre comercial: FpControler
• Función principal: pasarela Modbus a hilo piloto (control de radiadores)
• Versiones de bus: RTU (RS485) o TCP (Ethernet)
• Salidas hilo piloto: 4 u 8 canales
• Órdenes por canal: 4 órdenes (Confort / Eco / Antihielo / Apagado) o 6 órdenes (Confort -1°C / Confort -2°C)
• Direccionamiento y configuración vía Modbus
• Salidas optoaisladas
• Alimentación: 85-264 VAC
• Consumo típico: 0,7 W (sin hilo piloto, típ. RTU)
• Conectores: Phoenix MSTB paso 5.08 desmontable
• Capacidad de control: nota de producto hasta 25 radiadores por canal; ≈50 radiadores conectables repartidos en las salidas; total indicativo ~100
• Protocolos: Modbus/Jbus; funciones 3, 6, 16; agrupamiento 30 registros
• Dimensiones: 22.5 x 101 x 119 mm
• Peso: 148 g
• Montaje: Rail DIN
• Temperatura de funcionamiento: -20°C a 80°C
• Humedad: 10–90 % HR (sin condensación)
