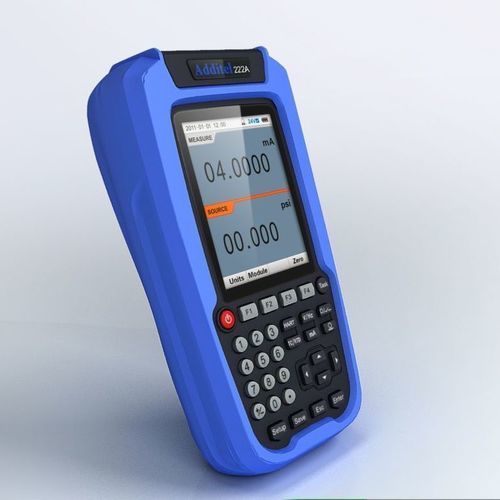

Calibrador multifunción ADT 222

para señales en mAde corrientede presión

Presentación
Ultracompacto y fácil de usar gracias a una interfaz tipo smartphone, el ADT 222 es un calibrador multifunción documentado que permite emitir, simular y medir presiones, temperaturas y señales eléctricas. El registro de datos de las calibraciones programadas y realizadas lo convierte en una herramienta adecuada para soluciones llave en mano.

Funciones

• Generación, simulación y medida: mV, mA, Ohmios, RTD, termopares, frecuencia y pulsos.
• Simula y mide 13 tipos de termopares y 11 RTD para la calibración de transmisores y registradores de temperatura.
• Mide y genera presión mediante los módulos digitales de la serie PM160 (rango -1 bar a 700 bar).
• Alimentación de lazo 24 V.
• Lectura/emisión simultáneas.
• Prueba automática de switch.
• Señales cuadradas.
• Generación de pulsos y señales de frecuencia para calibración de contadores y totalizadores de caudal.

Compensación de unión fría

• Bloque de equivalencia interno para la compensación de unión fría de termopares.
• Elemento resistivo de medida con cable flexible instalado en el bloque de equivalencia; extraíble para calibración en punto de hielo por el usuario.

Pantalla e interfaz

• Pantalla TFT color de 3,5".
• Interfaz multilingüe: inglés, alemán, francés, italiano, español, portugués, chino simplificado.

Gestión documental y automatización

• Gestión de la información del dispositivo bajo prueba.
• Configuración de procedimientos de calibración automatizados: ejecución de la prueba, cálculo de errores, visualización y almacenamiento de resultados, indicación de puntos fuera de tolerancia.
• Funciones As found / As left para el registro y documentación de resultados.
• Descarga de tareas y resultados.
• Función "Snapshots" para capturar y guardar el trabajo.

Robustez y protección

• Diseño robusto apto para entornos severos; superó una prueba de caída de 1 m.
• Protección contra uso incorrecto: tolera hasta 30 V en los conectores y hasta 1 A en las tomas de corriente sin daños; recuperación automática cuando se elimina la tensión/corriente.

Batería

• Batería recargable Li‑ion que ofrece hasta 15 horas de uso continuo (autonomía reducida si se usa la función 24 V).
• Batería reemplazable por el usuario.

Accesorios incluidos

• Adaptador de corriente 110V/220V.
• Batería recargable Li‑ion (incluida).
• Cables de prueba (2 juegos, 4 piezas).
• Cable de cortocircuito (juego de 2).
• Manual de instrucciones.
• Certificado de calibración trazable NIST.

Observación
La gama de módulos de presión digitales PM160 permite medidas de presión absoluta, relativa y de vacío en el rango -1 bar a 700 bar con una precisión típica declarada del 0,025% de la escala completa, que incluye estabilidad a 1 año e incertidumbre de calibración.

Características / Especificaciones técnicas

• Medidas eléctricas (lectura): Tensión DC ±75,0000 mV / ±30,0000 V, resolución 0,11 µV / 0,1 mV, precisión 0,01% FS + 3,75 µV / 0,01% FS + 1,5 mV.
• Corriente DC: ±30,0000 mA, resolución 0,1 µA, precisión 0,01% FS + 1,5 µA.
• Resistencia (medida): hasta 400 000 Ω, resolución 1 mΩ (2/3/4 hilos), precisión hasta 0,01% FS + 0,02 Ω según modo.
• Frecuencia: 1 a 50 000,0 Hz, resolución 0,1 Hz, precisión 0,005% FS + 1 Hz.
• Pulsos: 0 a 999 999, resolución 1.
• Límite Switch: tensión de switch +3 V a +24 V.
• Precisión en fuente: Fuente de tensión DC -10,000 a 75,000 mV / 0 a 12,0000 V, resolución 1 μV / 0,1 mV, precisión tip. 0,02% FS + 4,25 µV / 0,02% FS + 0,6 mV. Fuente de corriente DC 0 a 22,000 mA, resolución 1 μA, precisión 0,02% FS + 1,1 µA.
• Presión: módulos digitales PM160, rangos -1 bar a 700 bar, precisión típica 0,025% FS (–10°C a 50°C, estabilidad 1 año, incertidumbre de calibración incluida).
• Termopares: medición y simulación de numerosos tipos (S, R, B, K, N, E, J, T, etc.) con rangos y precisiones según IEC 584 / ASTM / DIN.
• RTD: soporta Pt10, Pt100, Pt500, Pt1000, Pt200 (compatibilidades y precisiones según IEC 751 y variantes).
• Entorno: temperatura de funcionamiento -10°C a 50°C; almacenamiento -20°C a 60°C; humedad <90% sin condensación.
• Seguridad: Marcado CE.
• Conexiones: tomas Ø4 mm y conector miniatura para termopar; interfaz RS232 - DB9.
• Pantalla: TFT color 3.5".
• Dimensiones / Masa: 100 x 192 x 52 mm; 0,7 kg.
• Alimentación / Carga: batería recargable Li‑Ion (incluida) o adaptador 10 V DC; carga mediante adaptador de red 220 V.
• Autonomía: 15 horas (uso continuo, depende del uso de 24 V).
