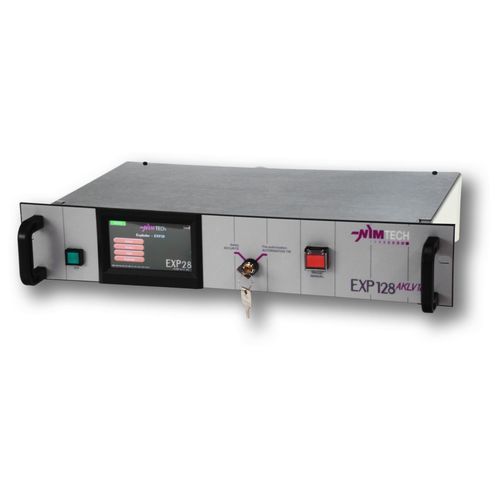

Aparato de pruebas de seguridad eléctrica EXP128

de tensiónde corrientecontrolado por ordenador

Descripción general
Versión Alta Energía, 5A/10A/25A/40A, 1 canal, hasta 300 segundos (dependiendo del valor de la corriente y del periodo del pulso). Estos dispositivos están destinados a controles en líneas de producción y en laboratorio, donde la seguridad del usuario es prioritaria. La gama EXP128 está diseñada para generar pulsos de corriente constante cuya duración y amplitud son ajustables sobre elementos pirotécnicos, permitiendo controlar la energía implicada. De diseño moderno, incorporan tecnologías como pantalla táctil y conexión Ethernet. Son totalmente digitales y controlables.

Características principales

• 100µS–300S – 100mA – 5A/10A/25A/40A – 1 canal (posibilidad de cascada para construir sistemas de 4/6… canales)
• Controlable por RS232 o Ethernet
• Versiones en rack 19" 2U o en caja de sobremesa
• Corriente y tiempo programables
• Línea de disparo flotante (aislada)
• Canales independientes o acoplados, salidas analógicas 0-10V
• Copia de corriente y tensión aisladas
• 6 modos de disparo independientes por canal
• 4 salidas de sincronización configurables individualmente
• Funciones configurables (entrada de disparo retardada, detección de corte de carga, etc.)

Equipamiento interno

• Óhmetro de seguridad pirotécnica integrado
• Generador de pulsos de corriente constante
• Circuitos de descarga (ESD) de las líneas de disparo
• Dispositivos de seguridad: llave, pulsador protegido, entrada de seguridad externa para contactos de puertas/barreras
• Circuito de seguridad que aísla la línea de disparo fuera de condiciones de seguridad

Aplicaciones típicas

• Pruebas de laboratorio
• Pruebas Bruceton y caracterización de iniciadores
• Ensayos tipo AK LV-16
• Control de producción

Características / especificaciones técnicas

• Modelo: EXP128
• Versión de alta energía con corrientes seleccionables: 5 A, 10 A, 25 A, 40 A
• Duración de pulso: de 100 µs a 300 s (duración máxima según valor de corriente y periodo del pulso; ejemplo: 2 A máximo sobre 2 Ω)
• Amplitud de corriente y tiempo de pulso programables
• Generación de pulsos de corriente constante con amplitud y tiempo ajustables
• Interfaces de control: RS232 y Ethernet; pantalla táctil disponible
• Formatos: rack 19" 2U o caja de sobremesa
• Línea de disparo flotante (aislada) y salidas de monitorización de corriente/tensión aisladas
• Salidas analógicas: 0-10 V
• Múltiples modos de disparo: 6 modos independientes por canal; 4 salidas de sincronización configurables
• Capacidad de cascada para construir sistemas multicanal (4, 6... canales)
• Funciones de seguridad integradas: óhmetro de seguridad pirotécnica, circuitos de descarga ESD, llave, pulsador protegido, entrada de seguridad externa, circuito de seguridad que aísla la línea de disparo
• Funciones configurables: entrada de disparo retardada, detección de ruptura de carga, etc.
