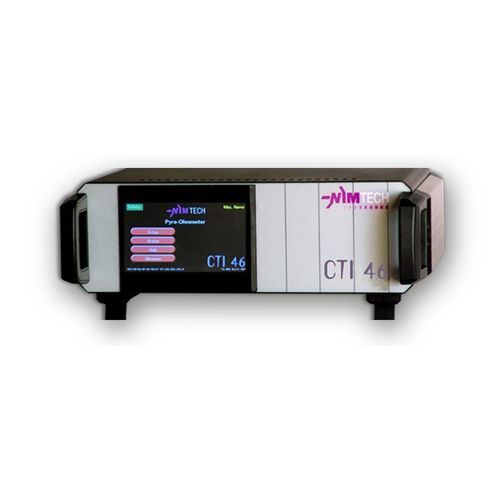

Óhmetro digital CTI46

de sobremesaen bastidor4 hilos

Resumen del producto
El CTI46 es un ohmímetro pirotécnico de seguridad multicanal (1 canal estándar, hasta 4 canales opcionales) para realizar mediciones en dispositivos pirotécnicos. Diseñado para entornos industriales, es adecuado para controles integrados en líneas de producción y para uso en laboratorio. Pensado para mediciones en elementos pirotécnicos donde la seguridad del operario es crítica, combina versatilidad y rapidez de medida. El equipo puede controlarse completamente vía RS232 o Ethernet.

Características de seguridad

• Corriente de medida muy inferior a la corriente de no-ignición
• Conexión a la línea de ensayo solo durante el periodo de medida
• Limitación a una corriente máxima de seguridad en caso de fallo del equipo (avería electrónica, cortocircuito interno, etc.)
• Descarga de cargas electrostáticas residuales en reposo
• Autocontrol permanente de las funciones internas
• Bucle de seguridad externo que autoriza la alimentación de los circuitos de medida

Funciones del instrumento

• Ohmímetro: hasta 4 canales principales usando la técnica de 4 hilos para eliminar la resistencia de los cables; mediciones intercanal para configuraciones complejas
• Función PT100: medida de temperatura
• Macro: creación y ejecución de grupos de mediciones como macros
• Pantalla: pantalla LCD configurable
• Comunicación: configuración o control vía Telnet, TCP (Ethernet) o RS232
• Características principales: 4/8 canales; rangos del ohmímetro: 1 Ω / 10 Ω / 100 Ω / 1 kΩ / 10 kΩ; versión sobremesa o rack 19" 2U P260

Modelos y accesorios

• CTI46-1: Versión estándar sobremesa 1 canal IP40
• CTI46-2: Versión estándar sobremesa 2 canales IP40
• CTI46-4: Versión estándar sobremesa 4 canales IP40
• CTI46-1 Rack: Versión IP40 Rack 19" 2U 1 canal
• CTI46-2 Rack: Versión IP40 Rack 19" 2U 2 canales
• CTI46-4 Rack: Versión IP40 Rack 19" 2U 4 canales

Especificaciones técnicas

• Función Ohmímetro
  Rangos: 10 Ω / 100 Ω / 1 kΩ / 10 kΩ
  Resolución de visualización: 100 µΩ / 1 mΩ / 10 mΩ / 0,1 Ω
  Corriente de medida: 10 mA / 1,5 mA / 250 µA / 50 µA
  Precisión de medida: 0,03% + 0,06% / 0,02% + 0,08% / 0,02% + 0,1% / 0,02% + 0,2%
• Función microohmímetro
  Rango: 1 Ω
  Resolución de visualización: 1 µΩ
  Corriente de medida: 10 mA
  Precisión: 0,03% lectura + 0,05% escala
• Periodo de medida: desde <100 ms hasta ~1 s según tiempo de integración
• Alimentación
  Tensión de alimentación: 85 V~ a 264 V~ 45 a 63 Hz
  Potencia: 10 W
  Fusibles: 2 x 400 mA T
• Especificaciones mecánicas
  Peso sobremesa: 1,7 kg sin accesorios
  Dimensiones: L330 x 280 x H113 mm
  Temperaturas: funcionamiento recomendado 18 °C a 22 °C; almacenamiento 5 °C a 45 °C
• Versión rack
  Std 19" – 2U – P260
