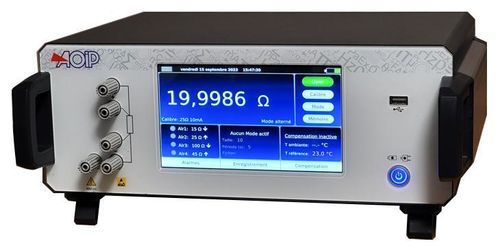

Micróhmetro digital OM 37

portátilde sobremesapara aeronave

Resumen
El OM 37 de AOIP es un microohmímetro diseñado para mediciones precisas de bajas resistencias en laboratorio y en campo. Proporciona hasta 10 A de corriente de medida (pulsada, alterna o continua) y resolución hasta 0,01 μΩ. Dispone de batería recargable integrada y pantalla táctil a color de 7 pulgadas para configuración y visualización.

Aplicaciones principales

• Controles de metalización, especialmente en aeronáutica y tratamientos superficiales.
• Medición de continuidad a tierra.
• Medición de resistencias de motores y transformadores.
• Pruebas de resistencia de contacto.
• Medición de resistencias de componentes eléctricos y electrónicos.
• Medición de resistencias de cables.
• Pruebas de uniones y conexiones mecánicas.

Funcionamiento y características
La configuración y operación se realizan desde la pantalla táctil de 7 pulgadas. Selección de rango, corriente de medida y modo (pulsado, DC o alterno). Compensación de temperatura, disparo de medida (manual o automático) y gestión de almacenamiento. Batería integrada permite medidas hasta 10 A sin alimentación externa. Cuatro umbrales de alarma programables con señalización visual/ acústica y salidas de relé.

Alimentación, batería y autonomía
Instrumento de sobremesa alimentado por red o por pack de baterías interno (5 × Ni-MH D, 8,5 Ah). Cargador integrado 100–240 V, 50–60 Hz (120 VA). Tiempo de carga: 4–6 horas. Autonomía: aprox. 5000 medidas a 10 A en modo pulsado.

Presentación / Mecánica
Carcasa en aluminio y acero galvanizado. Dimensiones: 380 mm × 310 mm × 130 mm (3U sin pies). Masa: aprox. 7,5 kg (batería incluida).

Medición de resistencias (general)
Medición en 4 hilos con compensación automática de tensiones parásitas. Tensión máxima entre bornes en circuito abierto: 7 V. Coeficiente de temperatura entre 0°C–18°C y 28°C–50°C: ≤ 1/10 de la precisión por °C.

Medición de temperatura ambiente para compensación

• Rango: 0°C a +50°C
• Resolución: 0,1°C
• Precisión: ±0,5°C

Medición de resistencias — Tabla de calibración (rangos / resolución / precisión 1 año a 23°C ±5°C / corriente de medida / caída de tensión)
2.50000 mΩ | 0.01 μΩ | 0.01% + 0.3 μΩ | 10 A | 25 mV
5.00000 mΩ | 0.01 μΩ | 0.01% + 0.75 μΩ | 10 A | 50 mV
25.0000 mΩ | 0.1 μΩ | 0.01% + 3 μΩ | 10 A / 1 A | 250 mV / 25 mV
50.0000 mΩ | 0.1 μΩ | 0.01% + 7.5 μΩ | 10 A / 1 A | 500 mV / 50 mV
250.000 mΩ | 1 μΩ | 0.01% + 30 μΩ | 10 A / 1 A / 0.1 A | 2.5 V / 250 mV / 25 mV
500.000 mΩ | 1 μΩ | 0.01% + 75 μΩ | 10 A / 1 A / 0.1 A | 5 V / 500 mV / 50 mV
2.50000 Ω | 10 mΩ | 0.01% + 0.3 mΩ | 1 A / 0.1 A / 10 mA | 2.5 V / 250 mV / 25 mV
5.00000 Ω | 10 mΩ | 0.01% + 0.75 mΩ | 1 A / 0.1 A / 10 mA | 5 V / 500 mV / 50 mV
25.0000 Ω | 0.1 mΩ | 0.01% + 3 mΩ | 0.1 A / 10 mA / 1 mA | 2.5 V / 250 mV / 25 mV
50.0000 Ω | 0.1 mΩ | 0.01% + 7.5 mΩ | 0.1 A / 10 mA / 1 mA | 5 V / 500 mV / 50 mV
250.000 Ω | 1 mΩ | 0.01% + 30 mΩ | 10 mA / 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
500.000 Ω | 1 mΩ | 0.01% + 75 mΩ | 10 mA / 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
2.50000 kΩ | 10 mΩ | 0.01% + 0.3 Ω | 1 mA / 0.1 mA | 2.5 V / 250 mV / 25 mV
5.00000 kΩ | 10 mΩ | 0.01% + 0.75 Ω | 1 mA / 0.1 mA | 5 V / 500 mV / 50 mV
50.0000 kΩ | 100 mΩ | 0.02% + 7.5 Ω | 0.1 mA / 10 μA | 5 V / 500 mV

Tiempos de ciclo de medida
Modo pulsado: ≈ 1 s
Modo alterno: ≈ 1,5 s
Modo continuo: ≈ 1 s

Características adicionales
Tipos de resistencias medidas:

• Inductivas: bobinas, transformadores, motores, cables trenzados, etc.
• No inductivas: comprobaciones de metalización, continuidad de tierra, resistencias de contacto, cables planos, etc.

Corriente de medida:

• Interna o externa
• DC de 100 μA a 10 A
• Corriente continua, pulsada o alterna

Disparo de medida: manual o automático. Medición de FEM parásitas en cada medida. Compensación automática de temperatura mediante sensor externo o entrada manual con programación del tipo de metal/colector. Alarmas: 4 niveles programables con señalización visual/ acústica y salidas de relé (2 relés, 1 A / 220 VAC).

Especificaciones generales
Dimensiones (L × W × H): 380 mm × 310 mm × 130 mm (3U sin pies). Masa: ≈ 7,5 kg (batería incluida). Pantalla: 7 pulgadas táctil a color. Alimentación: 115 / 230 V (50 / 60 Hz). Batería con cargador integrado: 5 × Ni-MH D, 8,5 Ah; ~5000 medidas a 10 A (modo pulsado). Comunicaciones: USB, Ethernet. Memoria: 5000 medidas con valor medio/mín/máx; reproducción en pantalla y extracción vía interfaces digitales/analógicas.

Especificaciones ambientales
Condiciones de referencia: 23°C ±1°C (45–75% HR sin condensación). Rango nominal de funcionamiento: 0 a 50°C (20–80% HR sin condensación). Límites de funcionamiento: -10°C a +50°C (10–80% HR sin condensación). Almacenamiento: -30°C a +55°C (-15°C a +50°C con batería cargada). Grado de protección: IP40 (EN60529). Altitud máxima: 2500 m.
