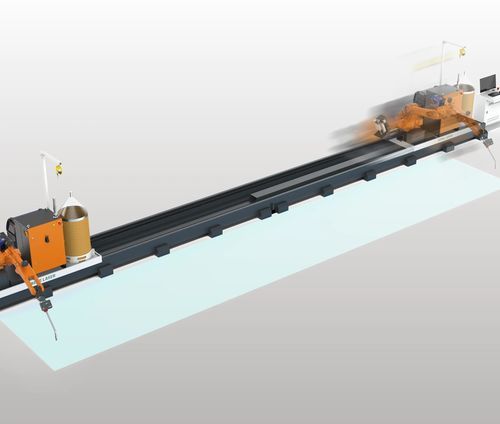

Estación de soldadura Láser A-W7

modulableautomática

Resumen
La serie A-W7 es una estación de soldadura láser inteligente, modular y multiestación, diseñada para la automatización del soldado de grandes estructuras de acero. Integra visión 3D, detección de cordones por IA, gemelo digital y programación offline para acelerar la puesta en marcha, automatizar la localización de cordones y garantizar resultados de soldadura repetibles en piezas complejas.

Principales ventajas

• Diseño modular para procesamiento multiestación y montaje/desmontaje rápidos.
• Configuración con riel de suelo y gran recorrido apta para vigas, chapas nervuradas, soportes, diafragmas de puente, subconjuntos navales y paneles de cubierta flotante.
• Visión IA 3D para identificación automática de posiciones y ángulos de soldadura, reduciendo tiempos de puesta a punto.
• Amplia biblioteca de procesos que cubre soldadura plana, filete, vertical ascendente, envolvente, overhead y multipaso con coincidencia automática de procesos.
• Programación offline e importación de modelos 3D: generación automática de trayectorias y extracción de cordones.
• Seguimiento de arco en tiempo real para consistencia de la soldadura y trazabilidad de datos.
• Gemelo digital e integración con MES en la nube para validación virtual y visibilidad de producción.

Funciones y capacidades de programación
Soporta correspondencia automática de procesos, ajuste de parámetros con un clic, generación de trayectorias desde modelos 3D, modelado inverso y conversión 2D→3D. La programación offline reduce el tiempo de enseñanza en planta y la dependencia de mano de obra, permitiendo una producción más previsible.

Aplicaciones

• Construcción de puentes
• Transporte ferroviario
• Construcción naval
• Estructuras de acero y subconjuntos pesados

Parámetros técnicos
Modelo: A-W7
Longitud del riel eje X: 10000 mm
Dimensiones del riel en el suelo: 1050 x 11600 mm
Alcance máximo: 2014 mm
Velocidad máxima de desplazamiento: 40 m/min
Precisión de posicionamiento: ±0.05 mm
Tipos de juntas: Plana / Filete plano / Horizontal / Vertical ascendente / Vertical descendente
Materiales soldables: Acero al carbono / Acero de baja aleación / Acero inoxidable (sin acabado espejo)

Características / especificaciones técnicas

• Modelo: A-W7
• Longitud del riel eje X: 10000 mm
• Dimensiones del riel en el suelo: 1050 x 11600 mm
• Alcance máximo: 2014 mm
• Velocidad máxima de desplazamiento: 40 m/min
• Precisión de posicionamiento: ±0.05 mm
• Tipos de juntas compatibles: Plana, Filete plano, Horizontal, Vertical ascendente, Vertical descendente
• Materiales compatibles: Acero al carbono, Acero de baja aleación, Acero inoxidable (sin acabado espejo)
