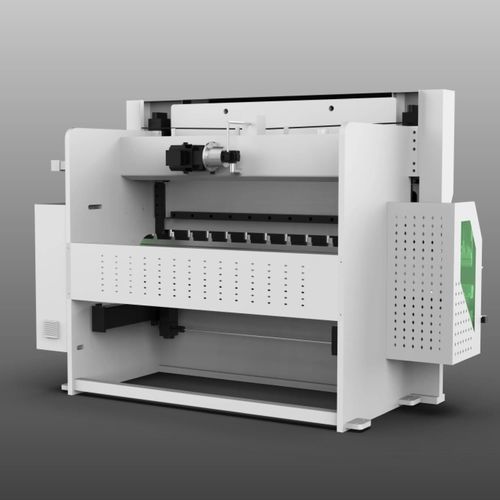

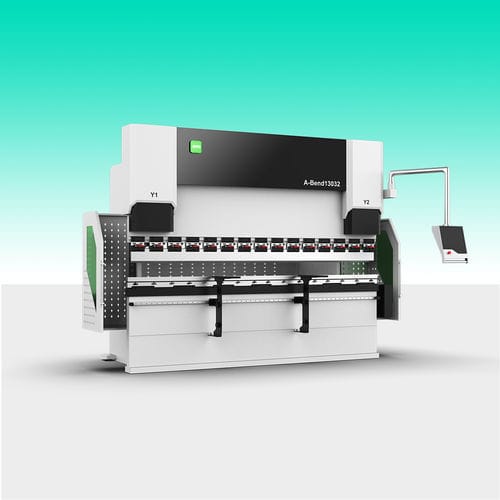

Prensa plegadora electrohidráulica A-Bend Series

CNCde tallerautomática

Resumen La serie A-Bend es una plegadora servo electrohidráulica diseñada para el plegado industrial de chapa. Bastidor soldado entrelazado de alta rigidez optimizado digitalmente para una distribución uniforme de tensiones y precisión de plegado a largo plazo.

Sistema de corrección mecánica (Crowning) Corrección mecánica tipo cuña, mecanizada y tratada térmicamente. El CNC calcula automáticamente la compensación según la carga de la pieza y ajusta en tiempo real la deflexión de las vigas superior e inferior para mantener una precisión de plegado uniforme en toda la longitud de trabajo.

Protección trasera (opcional) Protector trasero opcional que aísla las zonas peligrosas e impide el acceso al área de operación durante el ciclo. Diseñado para cumplir con las normas de seguridad industrial modernas y mejorar la protección del operario.

Brazos de soporte frontales ajustables Los brazos de soporte frontales cuentan con rodillos y guías lineales para un posicionamiento suave y un ajuste sencillo según el tamaño de las piezas. Ajustes horizontales y verticales para la rápida colocación de soportes y mayor eficiencia operativa.

Sistema de protección láser (opcional) Cortina de seguridad láser opcional que protege toda el área de plegado. Si cualquier parte del operario entra en la zona de seguridad, la máquina se detiene inmediatamente para evitar riesgos de atrapamiento o aplastamiento.

Sistema de soporte seguidor (opcional) El sistema de soporte seguidor se mueve de forma sincronizada con la pieza durante el plegado para proporcionar apoyo continuo, evitando el hundimiento y la deformación por gravedad, reduciendo la manipulación manual e incrementando la eficiencia del proceso.

Sistema de control Plataforma de control CNC reconocida internacionalmente que ofrece control integrado y multifuncional para operaciones de plegado precisas y eficientes. Interfaz intuitiva y funciones inteligentes que simplifican la programación y el manejo.

Aplicaciones

• Fabricación de componentes automotrices
• Maquinaria de construcción
• Fabricación de ascensores
• Procesado de chapa metálica

Parámetros técnicos

• A-Bend 10032 — Fuerza de prensa: 1000 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 200 mm; Altura de apertura (D): 480 mm
• A-Bend 13032 — Fuerza de prensa: 1300 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 200 mm; Altura de apertura (D): 480 mm
• A-Bend 17032 — Fuerza de prensa: 1700 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 200 mm; Altura de apertura (D): 480 mm
• A-Bend 20032 — Fuerza de prensa: 2000 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 200 mm; Altura de apertura (D): 480 mm
• A-Bend 25032 — Fuerza de prensa: 2500 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 250 mm; Altura de apertura (D): 500 mm
• A-Bend 32032 — Fuerza de prensa: 3200 kN; Longitud de plegado: 3200 mm; Ancho entre columnas: 2600 mm; Profundidad de garganta: 400 mm; Carrera del deslizador: 250 mm; Altura de apertura (D): 500 mm

Especificaciones técnicas

• Nombre de la serie: A-Bend Series
• Tipo de máquina: Plegadora servo electrohidráulica
• Bastidor: Bastidor soldado entrelazado de alta rigidez, distribución de tensiones optimizada digitalmente
• Corrección: Sistema de corrección mecánica tipo cuña con compensación automática por CNC
• Seguridad: Protección trasera opcional y cortina de luz láser opcional
• Soporte: Brazos de soporte frontales ajustables con rodillos y guía lineal; sistema de soporte seguidor opcional
• Control: Sistema de control CNC internacional, plataforma integrada y multifuncional
• Modelos y fuerzas: A-Bend 10032 (1000 kN), 13032 (1300 kN), 17032 (1700 kN), 20032 (2000 kN), 25032 (2500 kN), 32032 (3200 kN)
• Dimensiones comunes: Longitud de plegado 3200 mm; Ancho entre columnas 2600 mm; Profundidad de garganta 400 mm
• Carrera y apertura: Carrera del deslizador 200 mm (250 mm en algunos modelos); Altura de apertura 480–500 mm según modelo
