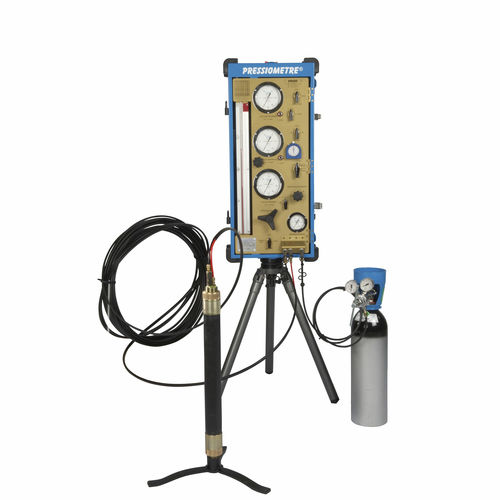

Presiómetro Ménard MÉNARD PRESSUREMETER

El presiómetro Ménard (Unidad de Control), el tubo de plástico y la sonda de 3 células permiten realizar un presiómetro in situ en los suelos según las normas ISO 22476-4 y ASTM D4719-07. A partir de las lecturas de la prueba (variación de volumen basada en la presión controlada), se puede obtener una curva tensión-deformación, en el caso de la deformación plana, que cede: el módulo del Presiómetro de Ménard (EM), la presión de arrastre (Pf), la presión límite de Ménard (Pl). La perforación se hace de manera que se minimice la alteración de las paredes y se mantenga un diámetro de cavidad compatible con el tamaño de la sonda (63 mm o 76 mm). Tan pronto como la sonda desciende en el pozo a la profundidad de prueba requerida, el operador puede iniciar la ejecución de la prueba por incrementos de presión con la unidad de control. APLICACIONES Prueba de carga in situ de tensión controlada realizada en la pared de una perforación utilizando una sonda cilíndrica que puede expandirse radialmente. SISTEMA DE ADQUISICIÓN DE DATOS El GeoSPAD® permite la adquisición de datos del presumidor a través de la unidad central para la investigación del suelo GeoBOX®. Este sistema muestra la realización de pruebas con presiómetros y registra automáticamente las condiciones y los resultados de estas pruebas. PRESOSTATO MÉNARD EL + Concepción según los procedimientos originales de Ménard Panel de control claro y fácil de usar Medidas fáciles de leer + Trípode de calidad: estable, robusto y fácil de instalar Mantenimiento general simple con un paquete especial La Unidad de Control Equipado con dispositivos para regular con precisión la presión aplicada a la sonda y para leer sus cambios de volumen con incrementos de presión y tiempo. Un cilindro de nitrógeno proporciona la fuente de presión. La caja está sobre un trípode.
