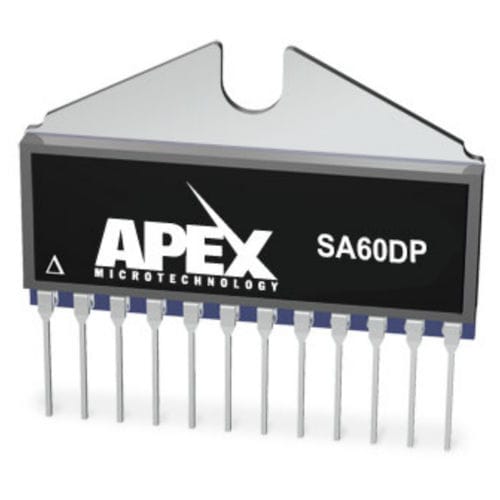

Amplificador analógico SA60

híbridode modulación de ancho de impulsode frecuencia de conmutación

El SA60 es un amplificador de la modulación de anchura de pulso que puede proveer la corriente continua 10A a la carga. El amplificador lleno del puente se puede funcionar sobre una amplia gama de los voltajes de fuente. Todo el trazado de circuito de la impulsión/del control para los interruptores del lowside y del highside es interno al híbrido. El trazado de circuito de PWM es interno también, dejando el usuario para proporcionar solamente una señal análoga para la velocidad/la dirección del motor, o la audioseñal para la amplificación del audio del switchmode. La frecuencia interna de PWM se puede programar por un condensador externo del integrador. Alternativomente, el usuario puede proporcionar una señal TTL-compatible externa de PWM para el control simultáneo de la amplitud y de la dirección para el modo de cuatro cuadrantes.
