Transmisor de presión absoluta APM-2

diferencial4-20 mAHART

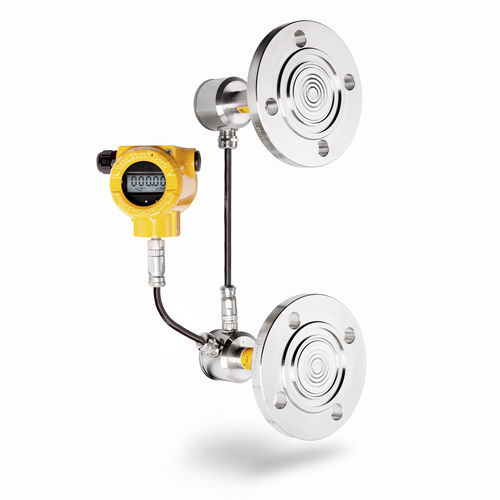

El transmisor electrónico modular de presión diferencial APM-2 es adecuado para la medición hidrostática del nivel en depósitos cerrados, así como de la densidad o la línea de separación de fases. El sistema de medición consta de tres módulos independientes: una unidad central y dos transmisores de presión absoluta. El nivel se calcula en la unidad central a partir de las mediciones de los dos transmisores de presión. El transmisor de alta presión mide la presión hidrostática del líquido en el depósito, mientras que el transmisor de baja presión mide la presión de los gases situados por encima del líquido. La presión diferencial se calcula en la unidad central. Con los ajustes predeterminados de la unidad central, el funcionamiento del transmisor de alta presión está diseñado para que este esté conectado directamente a la unidad central (PC1). El usuario puede cambiar esta asignación al segundo transmisor modificando la configuración de la unidad central en el menú local o a través del protocolo HART. Los puntos de medición pueden estar separados por varias docenas de metros. La carcasa de las unidades centrales está fabricada en aleación de aluminio fundido o acero inoxidable, con un grado de protección IP66 o IP67, y está equipada con una pantalla local y botones para la configuración. El elemento de medición de cada uno de los transmisores de presión absoluta es un sensor de silicio piezorresistivo, separado del medio por un diafragma y un líquido manométrico. La conexión al proceso de los transmisores de presión absoluta puede ser mediante sello de diafragma o conexión roscada a ras. Mediante el uso de sellos de diafragma, los transmisores pueden utilizarse para la medición de medios contaminados, de alta viscosidad, muy calientes o muy fríos, o en los que se requiera una conexión de proceso sanitaria. Las unidades electrónicas de los transmisores de presión están alojadas en carcasas selladas de acero inoxidable con grado de protección IP67.
