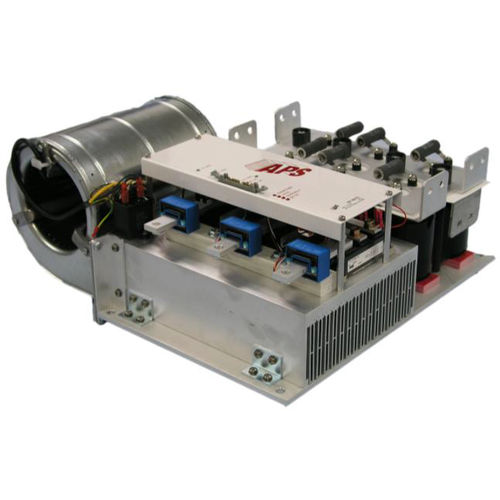

Alimentación eléctrica DC/DC IAP150T060H SixPac™

conmutadacon protección contra cortocircuitoschasis abierto

IAP150T060H SixPac™ Inversor trifásico Descripción El SixPacTM de Applied Power Systems es una etapa de potencia configurable basada en IGBT que puede utilizarse como convertidor, chopper, medio puente o puente completo, o como inversor trifásico para el control del motor, la alimentación, el SAI u otras aplicaciones de conversión de potencia. Los IGBT para el montaje de la energía están montados en un disipador de calor forzado enfriado por aire o por agua. Los dispositivos de conmutación se conectan a una batería de condensadores a través de un bus laminado de baja inductancia. La placa de accionamiento de la puerta proporciona una interfaz de usuario sencilla junto con características de protección que incluyen: protección contra sobretensión, sobrecorriente, bloqueo por baja tensión, sobretemperatura y cortocircuito. Dependiendo de las características de la aplicación, el SixPacTM es adecuado para funcionar con voltajes de bus de CC de hasta 800 VDC y frecuencias de conmutación superiores a 20 KHz. LAS CARACTERÍSTICAS INCLUYEN - Puente inversor IGBT de alto rendimiento - Tablero de accionamiento de la puerta integrado con monitoreo y protección de fallas - Estado del sistema / solución de problemas LED para verificar o supervisar el funcionamiento adecuado - Aislado, bajo nivel (100:1), retroalimentación analógica del voltaje del bus de CC - Fuentes de alimentación del accionamiento de la puerta aislada - Bus laminado de baja inductancia - Medición de la corriente de salida y retroalimentación - Protección superior contra cortocircuitos y disparos a través de la prevención
