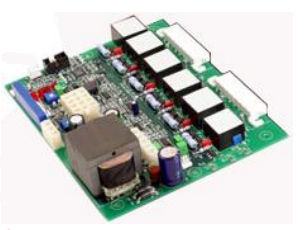

Circuito de control puerta SCR BAP-1950A

TABLERO DE CONTROL Y REGULACIÓN DE SCR TRIFÁSICO Hoja de datos y guía de aplicaciones Las características incluyen: - Seguimiento automático de la frecuencia de la red de entrada de 30Hz a 90Hz = sin errores de retraso de fase! (frecuencias más altas disponibles a petición) - Se corrige automáticamente para la rotación de fase - Indicadores LED de diagnóstico a bordo - Retroalimentación para la detección de sobretemperatura de estado sólido del disipador SCR - Disparo de la puerta de CC dura, adecuada para disparar dispositivos de gran área - Las señales de referencia de fase se filtran para reducir el contenido de armónicos por encima de la fundamental - Control de retroalimentación a bordo - elimina la necesidad de un controlador externo - Implementación lógica mejorada con FPGA de última generación - NUEVO - Microprocesador para aumentar la flexibilidad y mejorar el rendimiento - Opcional a bordo Entradas de retroalimentación de voltaje y corriente aisladas - Tamaño estándar de la industria, factor de forma e interfaz del conector - NUEVO - Límite actual en modo de bucle abierto - NUEVO - Un recipiente a bordo para el control del ángulo de fase en el modo Open Loop El BAP1950A es una nueva versión del BAP1950. Este es un versátil tablero de disparo de SCR de puente trifásico con muchas características y funciones avanzadas. El BAP1950A es el circuito de disparo ideal para grandes fuentes de energía industrial, controladores de motores y controladores de generadores. Puede utilizarse para controlar la fase de la red de CA; arrancar suavemente sistemas de alta potencia; producir CC variable y no regulada; y con la opción de retroalimentación de bucle cerrado, producir una salida de CC regulada con control de voltaje y limitación de corriente. El BAP1950A es insensible a la secuencia de fases y a la distorsión del voltaje de la red.
