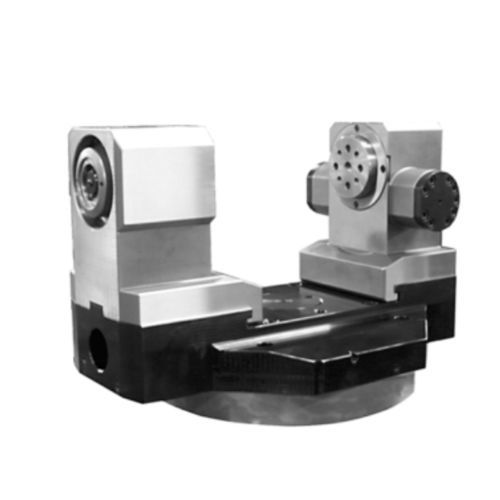

Mordaza para máquina herramienta AIV

hidráulica5 ejesrotativa

TORNILLO DE BANCO AUTOMÁTICO La mesa de la máquina herramienta debe estar preparada con 2 vías hidráulicas para el mando de apertura/cierre, 2 vías hidráulicas para la rotación / indexación, 1 vía neumática para la presurización y 1 interruptor de proximidad central, del tipo sin contacto (Balluf Power Remote) para la gestión de las 4 señales eléctricas procedentes del micro insertado en el equipo de sujeción. Se facilita documentación detallada a petición. Estos tornillos de banco están destinados exclusivamente a un uso como unidad de bloqueo estático (montaje en mesas giratorias CNC, con herramientas giratorias); en ningún caso pueden utilizarse para operaciones de torneado (consulte el catálogo de husillos de indexación para este tipo de aplicación) con alta velocidad de rotación. VENTAJAS El tornillo de banco indexable permite el mecanizado completo, en una sola carga y con un solo bloqueo, de cuatro caras dispuestas a 90° (mecanizado típico, por ejemplo, de cuerpos de válvulas), incluida la cara oculta orientada hacia la mesa, reduciendo el tiempo de mecanizado y mejorando la precisión. Estas mordazas también se pueden aplicar en máquinas-herramienta de 3 ejes, desde el punto de vista de la integración con la máquina, sin embargo la aplicación en máquinas de 5 ejes representa la mejor solución permitiendo también el mecanizado de piezas con formas complejas. Las mordazas, fabricadas en acero con tratamientos de temple, incorporan un dispositivo de codificación de las 4 posiciones de indexado, para comprobar la correspondencia de la posición de trabajo respecto al programa CNC. Temperatura ambiente 5-60°C Emisiones sonoras (presión sonora) ≤ 70 db (A) en cada dirección
