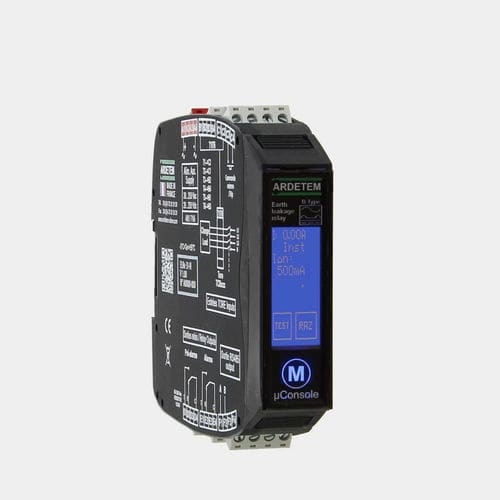

Módulo de relé programable ELRv21-31

de seguridadaislada

Los Relés Diferenciales ELRv21-31 son relés limitadores de corriente de fuga a tierra de Tipo B. Combinados con un toroidal de medida y un disyuntor, pueden utilizarse en redes TT, IT y TNS de baja tensión para realizar las siguientes funciones: Protección contra contactos directos Protección adicional contra contactos indirectos Limitación de la corriente de fuga Protección contra incendios Su inmunidad reforzada y su técnica de medida TRMS garantizan la máxima seguridad y continuidad del funcionamiento eléctrico, evitando desconexiones intempestivas. Además, disponen de una salida de prealarma que permite anticipar los fallos de aislamiento sin que se produzcan cortes indeseados. Los ELRv30 y ELRv31 disponen de una función de reconexión automática para mantener la continuidad de servicio necesaria en determinadas instalaciones sensibles o aisladas. Características y Beneficios Pantalla LCD Sensibilidad programable 2 salidas de relé: alarma principal + reconexión o contacto de fin de ciclo de prealarma Prueba de alarma y rearme mediante teclado o mando externo Prueba de conexión con toroidal Función de rearme automático ESPECIFICACIONES TÉCNICAS Ajuste del temporizador Ajuste del disparador Ajuste de la sensibilidad (I∆n) : 0.030 – 0.1 – 0.2 – 0.3 – 0.5 – 1 – 2 – 3A Ajuste de la histéresis Salidas de alarma: 1 contacto RT por alarma, 8A/250Vac en carga resistiva Control externo Temperatura de funcionamiento : -5 a +55°C Grado de protección: IP20 Aislamiento: 2kV-50Hz-1min (entre alimentación y salidas) Montaje en armario sobre carril DIN simétrico
