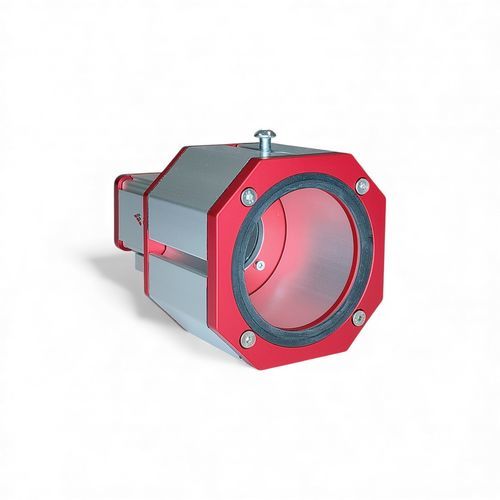

Caja de pared CH50-87.DIA83

cilíndricade aluminiopara cámara

Descripción general

• IP69*
• Carcasa de aluminio estanca
• Vidrio frontal Ø83 mm H-K9L (equivalente N-BK7), AR MgF₂, 390–700 nm (opc. hasta 900 nm)

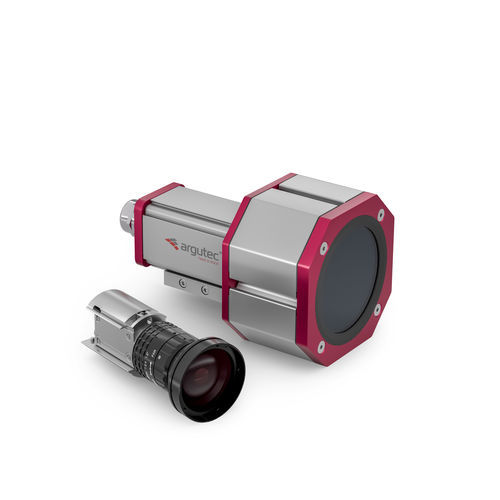

• Diseñado para cámaras industriales pequeñas (p. ej. 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm) con objetivos grandes (sección frontal ampliada)
• Refrigeración pasiva
• Montaje de cámara + kit de montaje + tuerca ranurada incluidos
• Longitud personalizada y prensaestopas opcional
• IMPORTANTE: Indique el modelo de cámara y objetivo en su pedido para garantizar la compatibilidad.

IP69 (IP69K)
La carcasa CH50-87.DIA83 resulta de la integración de los modelos anteriores CH50 y CH87, los cuales cumplieron los requisitos de certificación IP69. No obstante, el CH50-87.DIA83 aún no ha sido certificado oficialmente como producto independiente.

Refrigeración pasiva como protección secundaria para la cámara y el objetivo
Al igual que el CH50, la carcasa proporciona refrigeración pasiva que reduce la temperatura de la cámara. Las pruebas de historial de temperatura muestran que sin la cubierta el calor de la cámara se transfiere en gran parte al objetivo, mientras que con la disipación térmica de la carcasa el objetivo se mantiene ligeramente más frío.

Dimensiones de la carcasa y soporte de la cámara
El CH50-87.DIA83 ofrece un diámetro interior trasero de 50 mm para la sección de la cámara y un diámetro interior delantero de 87 mm para la sección del objetivo. El diámetro útil del vidrio frontal es de 83 mm para minimizar el viñeteado. La longitud de la carcasa se elige según las necesidades del cliente. La cámara se fija a la pieza de montaje interna con 2 tornillos M2 o M3 (preparado de serie para M2 con paso de 18 mm). Para otras cámaras, el soporte puede prepararse con espaciado M3. La fijación firme frente a fuertes vibraciones se realiza mediante presión con una pieza de expansión especial incluida en la entrega.

Especificaciones técnicas

• Modelo: CH50-87.DIA83
• Protección de entrada: derivada de predecesores certificados IP69 (CH50 y CH87); CH50-87.DIA83 aún no certificado como independiente
• Material: carcasa de aluminio estanca
• Vidrio frontal / visera: Ø83 mm vidrio H-K9L (equivalente N-BK7), recubrimiento AR MgF₂
• Rango de transmisión del vidrio: 390–700 nm (opcional hasta 900 nm)
• Diámetro interior trasero (sección cámara): 50 mm
• Diámetro interior delantero (sección objetivo): 87 mm
• Diámetro de la visera (apertura útil): 83 mm
• Cámaras compatibles: cámaras industriales pequeñas 27×27, 29×29, 30×30, 31×31, 40×30, 29×44 mm
• Refrigeración: refrigeración pasiva para reducir la temperatura de la cámara y del objetivo
• Montaje: montaje de cámara con 2×M2 (estándar, 18 mm paso) o configurable a 2×M3; kit de montaje y tuerca ranurada incluidos
• Fijación contra vibraciones: pieza de expansión especial incluida
• Opciones: longitud a medida, prensaestopas personalizado opcional
• Plazo de entrega típico: 3 días laborables
